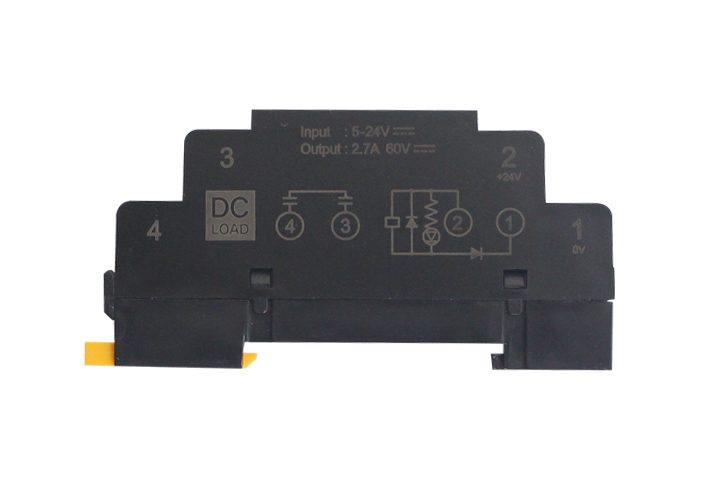

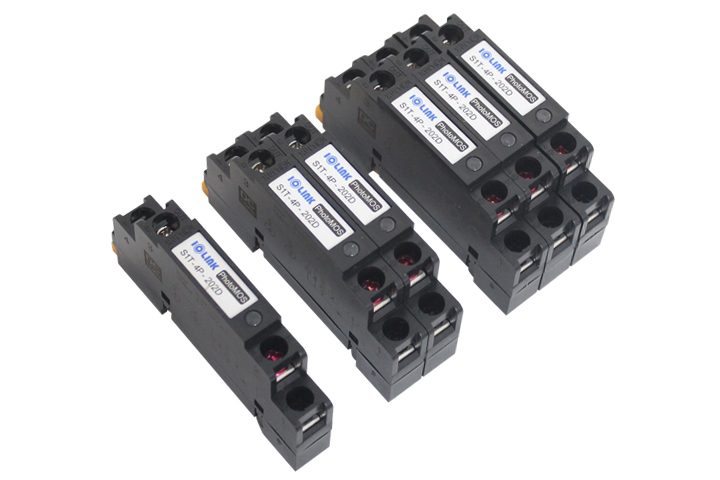

S1T-4P-202D

リレーターミナルねじ式リレーターミナル(無接点リレー)

PhotoMOSリレー搭載 ケース一体型1点ターミナル
幅10mmの超スリム型
(リレー定格負荷容量 2.7A/60V)

特長

PANASONIC AQZ202Dリレー搭載

◎無接点PhotoMOSリレー
◎定格負荷容量2.7A/60Vで重制御に最適

使用環境に応じた幅広い用途

◎製品幅10mmと非常にスリムなので、狭い空間でも利用可能
◎開閉頻度が高い負荷や高速応答が求められるシステムに最適

便利な機能

◎レールに取付出来る構造で作業が容易
◎接点表示用LEDにより動作確認が容易

モデル一覧

Model搭載リレーI/O点数コイル
定格電圧
結線方式:
入力側
(リレーコイル側)
結線方式:
出力側
(接点側)
コモン状態:
入力側
(リレーコイル側)
コモン状態:
出力側
(接点側)
サイズ
(W x D x H ㎜)
取付方法
S1T-4P-202DPANASONIC
AQZ202D
1点
(1a x 1)
5~24VDCねじ式端子台ねじ式端子台独立独立10.0 x 67.0 x 35.0DINレール取付

リレー仕様

項目AQZ202D
入力側入力電圧30V
入力逆電圧5V
許容損失300mW
動作電圧最小1.4V
最大4V
復帰電圧最小0.8V
最大1.3V
出力側負荷電圧(ピークAC)60V
連続負荷電流2.7A
ピーク負荷電流9.0A
出力損失1.6W
全許容損失1.6W
耐電圧2,500Vrms
伝達特性動作時間最小5.8ms
最大10.0ms
復帰時間最小0.2ms
最大3.0ms

一般仕様

ケースModified PPO
基板Epoxy 1.6t / 2oz
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格M3 x 6L
締付トルク7~8Kgf・cm
(0.68~0.78N・m)
使用周囲温度-10℃~+50℃
但し、結露がないこと
■ 適合端子

外形寸法図

結線図
