  5. S1Aシリーズ

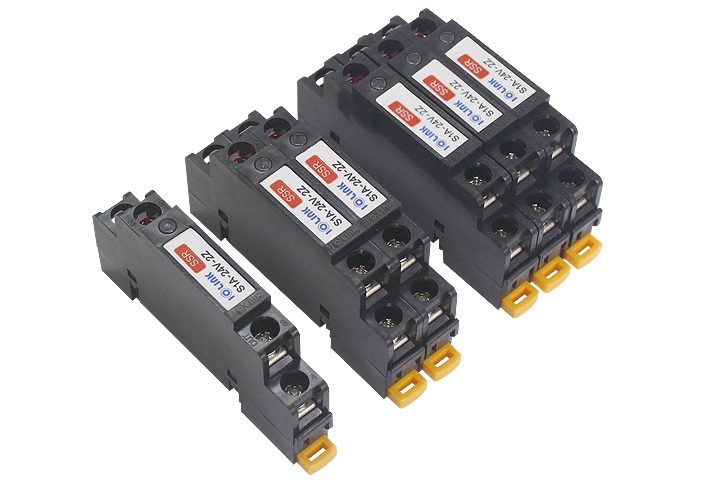

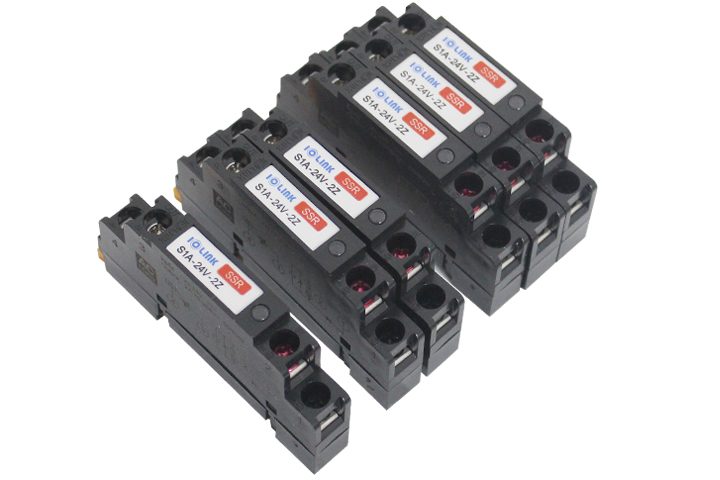

S1Aシリーズ

リレーターミナルねじ式リレーターミナル（無接点リレー）

SSRリレー搭載 1点ターミナル
入力電圧 DC5V/12V/24Vの3機種をラインナップ
(AC負荷専用/リレー負荷電流 2.0A)

特長

PANASONIC AQ-Gリレー搭載

◎無接点Solid State Relay(SSR)リレー
◎光素子利用の為、入出力間が絶縁し、ノイズによる誤作動を防止
◎ゼロクロス機能により、交流負荷ゼロ電圧付近での過渡電流や突入電流が抑えられ、誘導負荷に最適

幅10mmのスリム型

◎製品幅10mmと非常にスリムなので、狭い空間でも利用可能

便利な機能

◎レールに取付出来る構造で作業が容易
◎接点表示用LEDにより動作確認が容易

モデル一覧

Model搭載リレーI/O点数コイル
定格電圧		結線方式：
入力側
（リレーコイル側）		結線方式：
出力側
（接点側）		コモン状態：
入力側
（リレーコイル側）		コモン状態：
出力側
（接点側）		サイズ
(W x D x H ㎜)		取付方法
S1A-5V-2ZPANASONIC
AQG22105		1点
(1a x 1)		5VDCねじ式端子台ねじ式端子台独立独立10.0 x 67.0 x 35.0DINレール取付
S1A-12V-2ZPANASONIC
AQG22112		12VDC
S1A-24V-2ZPANASONIC
AQG22124		24VDC

リレー仕様

項目AQG22105AQG22112AQG22124
入力側操作電圧4~6VDC9.6~14.4VDC19.2~28.8VDC
入力インピーダンス(約)0.3kΩ0.8kΩ1.6kΩ
復帰電圧1V以上
逆電圧3V
出力側最大許容負荷電流2A
負荷電圧75~264Vrms
周波数45~65Hz
サージオン電流30A
開路時漏れ電流1.5mA以下
閉路時電圧降下1.6V以下
最小負荷電流20mA
伝達特性動作時間1/2サイクル+1ms以下
復帰時間1/2サイクル+1ms以下
耐電圧入力ー出力間：3,000Vrms
絶縁抵抗入力ー出力間：10^9Ω以上

一般仕様

ケースModified PPO
基板Epoxy 1.6t / 2oz
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格M3 x 6L
締付トルク7~8Kgf・cm
(0.68~0.78N・m)
使用周囲温度-10℃~+50℃
但し、結露がないこと
■ 適合端子

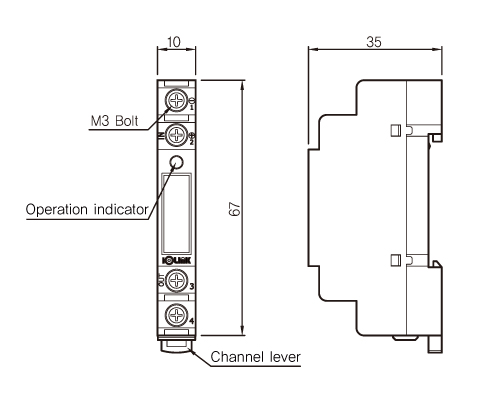

外形寸法図

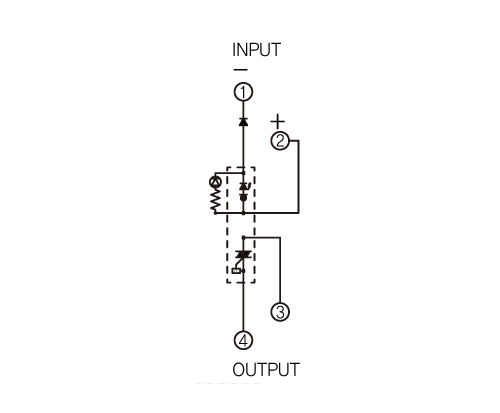

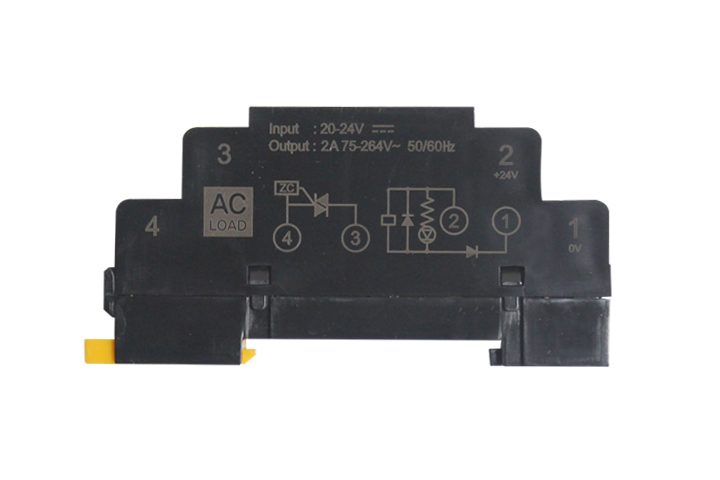

結線図
