  5. R4W-DC24VC

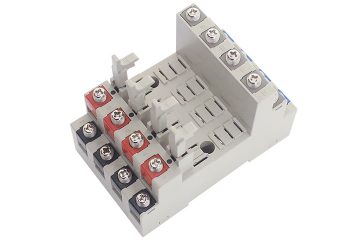

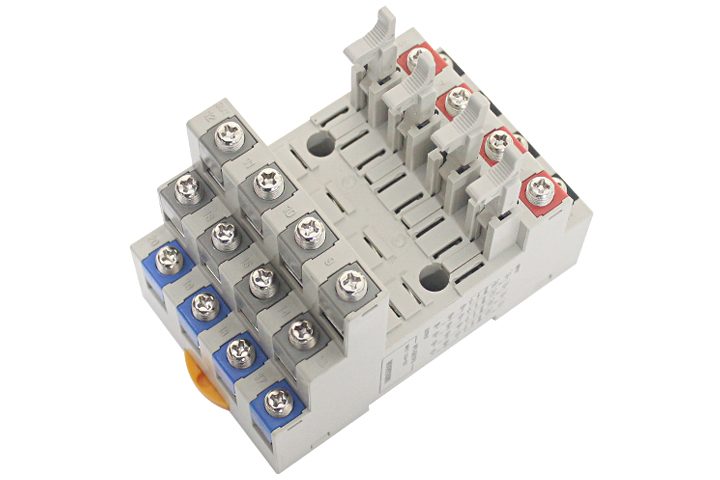

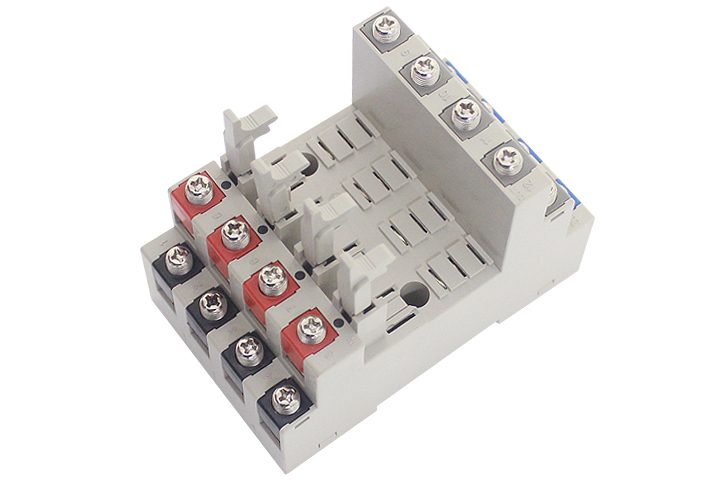

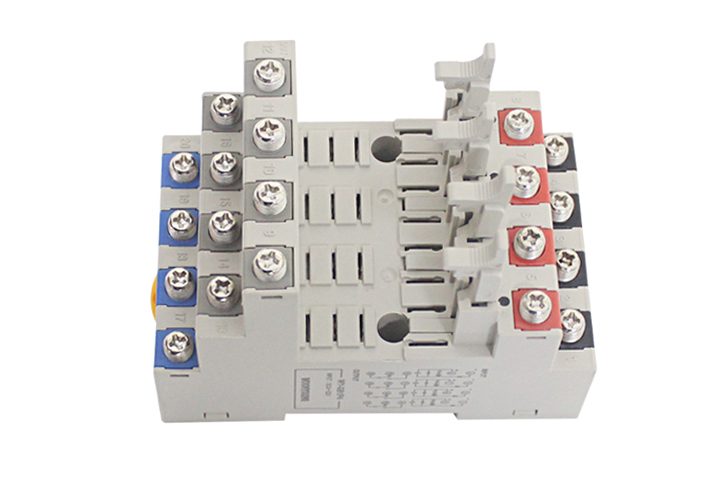

R4W-DC24VC

リレーターミナルねじアップ式リレーターミナルねじアップ式リレーターミナル（無接点リレー）

用途に応じてリレーを選択できる4点リレーターミナル
(リレー別売)

特長

多様なリレーを搭載可能

◎有接点リレーだけでなく、無接点リレー(PhotoMOS/SSR)も搭載可能
◎接点部に真鍮(0.8t)製伝導板を使用しており、10Aの接点容量を実現

大型リレーに適した安全設計

◎ボルト等の導通部に安全カバーが付いており、作業者の安全性を確保できる

便利な機能

◎ボルトカバーが付いているので最後まで緩めても外れることがない
◎内蔵レバーによりリレー交換が容易
◎付属のショートバーで配線が容易

モデル一覧

ModelI/O点数コイル
定格電圧		結線方式：
入力側
（リレーコイル側）		結線方式：
出力側
（接点側）		コモン状態：
入力側
（リレーコイル側）		コモン状態：
出力側
（接点側）		付属品サイズ
(W x D x H ㎜)		取付方法搭載可能リレー
(リレー別売)
R4W-DC24VC4点
(1c x 4)		24VDCねじ式端子台ねじ式端子台独立独立4Pショートバー
x 4		55.0 x 87.2 x 67.0ねじ締結
DINレール取付		SAMWON CM-Z202D
SAMWON CM-G22124
OMRON G2R-1-S DC24V

搭載可能リレー（リレー別売）

区分MODEL入力電圧定格負荷
PhotoMOSリレーSAMWON
CM-Z202D		5~30VDC2.7A 60VAC以下
SSRSAMWON
CM-G22124		19.2~28.8VDC2.0A 75~264VAC
無接点リレーOMRON
G2R-1-S DC24V		24VDC10A 250VAC
10A 30VDC

一般仕様

最大通電電流10A
耐電圧(接点間)2,000VAC 60Hz/1分間
絶縁抵抗1,000MΩ (500V)
コイルサージ吸収素子Diode 1A/700V
電源逆接続防止素子Diode 1A/700V
適合電線1.25㎟/MAX
ねじ規格M3.5 x 10L
締付トルク7～8Kgf・cm
(0.68～0.78N・m)
使用周囲温度-10℃~+50℃
(但し、結露のないこと)
ケースModified PPO
基板(リレーコイル側)Epoxy 1.6t
導電板(接点側)C2680 0.8t/C2100 0.3t
■ 適合端子
■ リレー交換方法
■ ねじアップ方式

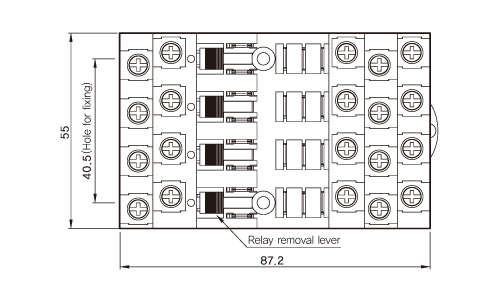

外形寸法図

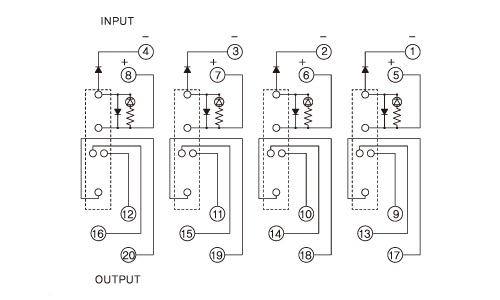

結線図
