R1Tシリーズ
リレーターミナルねじ式リレーターミナル
1a/5A、1c/6Aからリレーを選べる
リレーとケースが一体となったスリム型1点ターミナル
特長

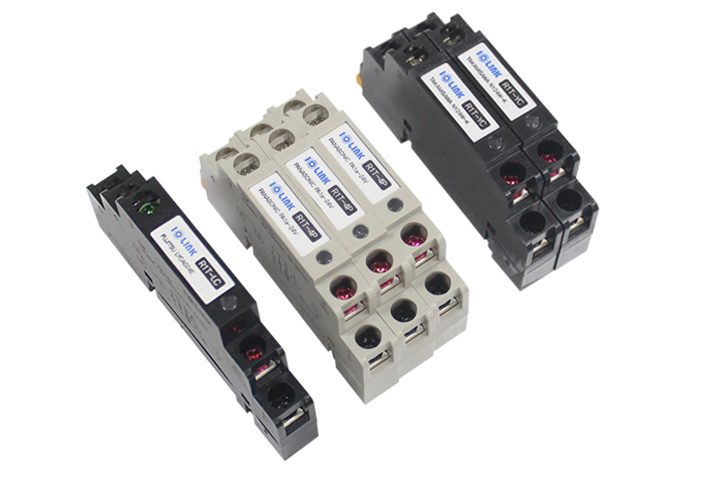

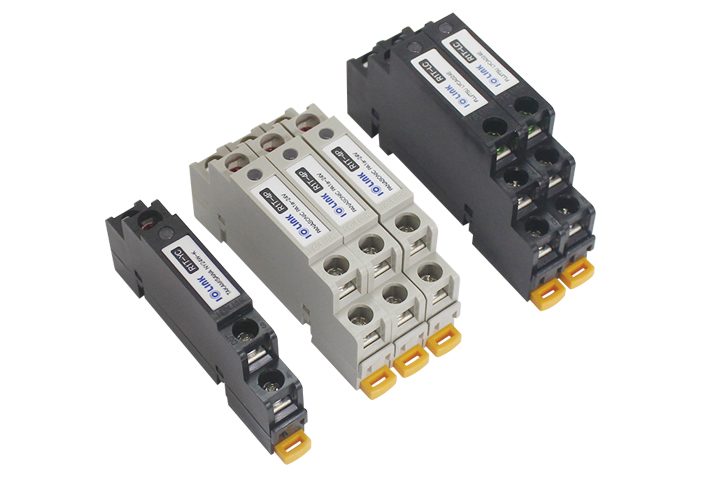

モデル一覧
| Model | 搭載リレー | I/O点数 | コイル 定格電圧 | 結線方式： 入力側 （リレーコイル側） | 結線方式： 出力側 （接点側） | コモン状態： 入力側 （リレーコイル側） | コモン状態： 出力側 （接点側） | サイズ (W x D x H ㎜) | 取付方法 |
|---|---|---|---|---|---|---|---|---|---|
| R1T-YC | TAKAMISAWA NY-24W-K | 1点 (1a x 1) | 24VDC | ねじ式端子台 | ねじ式端子台 | 独立 | 独立 | 10.0 x 67.0 x 35.0 | DINレール取付 |
| R1T-4P | PANASONIC APAN3124 |
||||||||
| R1T-LC | FUJITSU FTR-LYCA024E | 1点 (1c x 1) | 10.0 x 76.0 x 42.0 |
リレー仕様

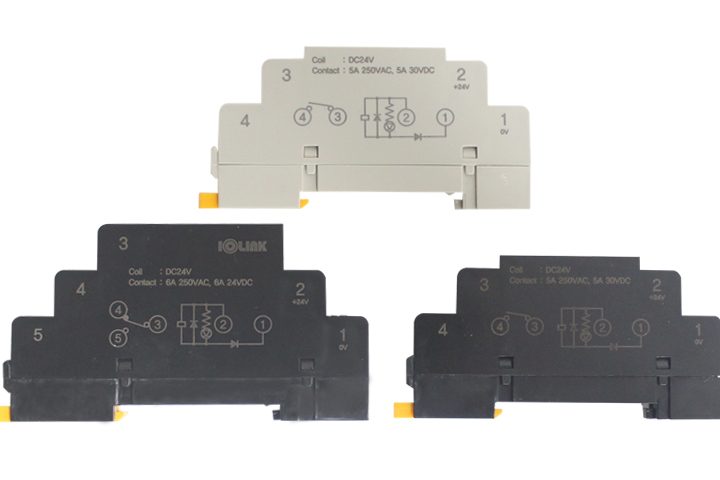

| 項目 | NY-24W-K | APAN3124 | FTR-LYCA024E | |
|---|---|---|---|---|
| 接点 | 接点構成 | 1a | 1c | |
| 接点容量 | 5A 250VAC 5A 30VDC | 6A 250VAC 6A 24VDC |
||
| 最大通電電流 | 5A | 6A | ||
| 最大開閉電圧 | 270VAC 125VDC | 250VAC 110VDC | 250VAC | |
| コイル | 定格電圧 | 24VDC | ||
| 感動電圧 | 16.1VDC以下 | 16.8VDC以下 | 15.9VDC以下 | |
| 開放電圧 | 2.4VDC以上 | 1.2VDC以上 | ||
| コイル抵抗(±10%) | 4,800Ω | 5,236Ω | 3,390Ω | |
| 定格消費電力 | 120mW | 110mW | 170mW | |
| 耐サージ電圧(接点-コイル間) | 5,080V | 6,000V | ||
| 耐電圧(接点-コイル間) | 3,000VAC 1分間 | 3,000VAC 1分間 | 4,000VAC 1分間 | |
一般仕様
| ケース | Modified PPO |
| 基板 | Epoxy 1.6t / 2oz |
| 適合電線 | AWG22~16 (1.5㎟/MAX) |
| ねじ規格 | M3 x 6L |
| 締付トルク | 7~8Kgf・cm (0.68~0.78N・m) |
| 使用周囲温度 | -10℃~+50℃ 但し、結露がないこと |
■ 適合端子
外形寸法図

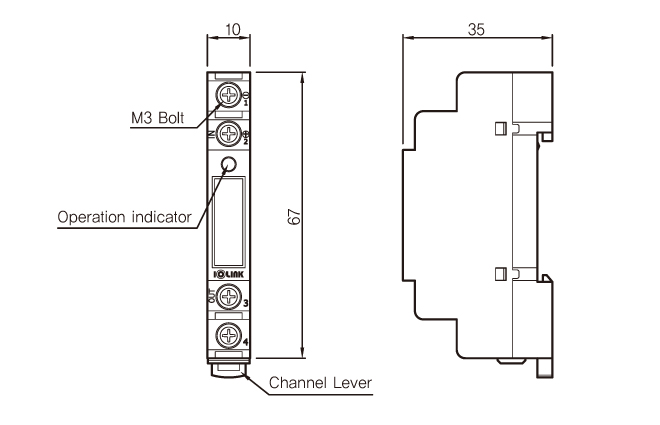

R1T-YC / R1T-4P

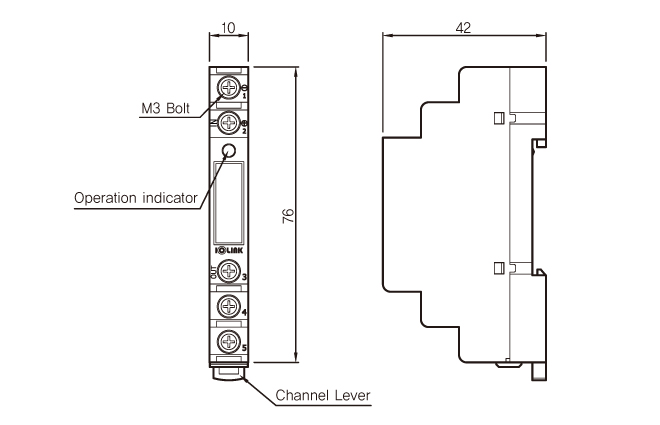

R1T-LC
結線図

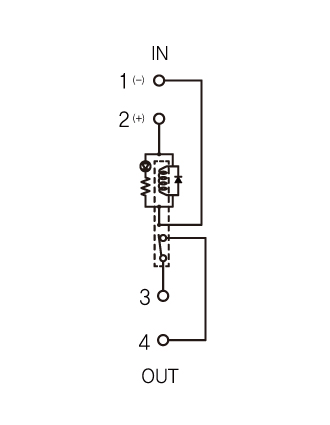

R1T-YC / R1T-4P

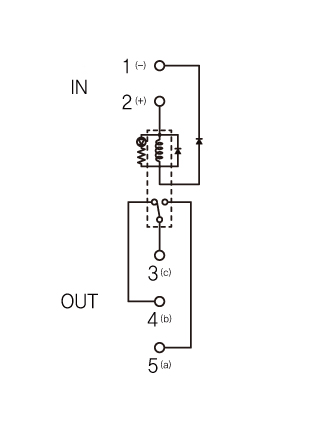

R1T-LC
