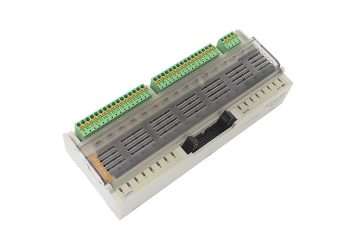

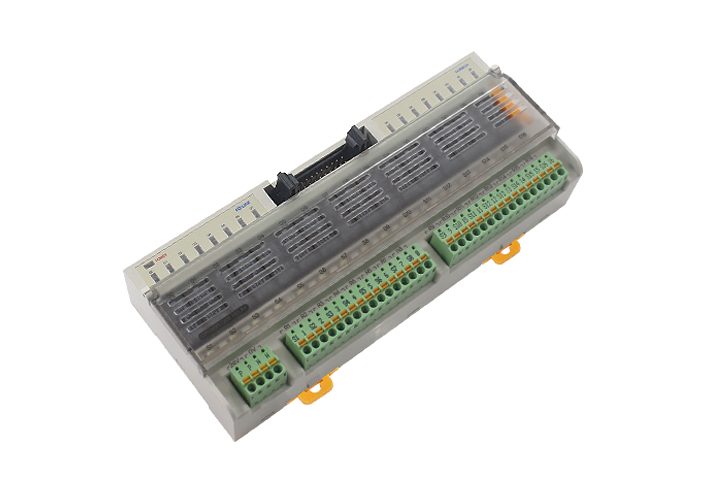

R16G-EFシリーズ
リレーターミナルプッシュ式リレーターミナル
1a、5Aリレー搭載 16点MILコネクタターミナル
負荷側端子台のみの着脱が可能で、保守が容易
特長
配線および保守効率が向上
OMRON G6Bリレー搭載
便利な機能
モデル一覧
| Model | 搭載リレー | I/O点数 | コイル 定格電圧 | 結線方式： 入力側 （リレーコイル側） | 結線方式： 出力側 （接点側） | コモン状態： 入力側 （リレーコイル側） | コモン状態： 出力側 （接点側） | 付属品 | サイズ (W x D x H ㎜) | 取付方法 |
|---|---|---|---|---|---|---|---|---|---|---|
| R16G-NC-EF | OMRON G6B-1174P-FD-US DC24V | 16点 (1a x 16) | 24VDC | コネクタ MIL-C-83503準拠品(20Pin) | プッシュ式端子台 | NPN | 独立 | 4Pショートバー x 4 | 173.5 x 70.0 x 39.5 | DINレール取付 |
| R16G-PC-EF | PNP |
リレー仕様
| 項目 | G6B-1174P-FD-US DC24V | |
|---|---|---|
| 接点 | 接点構成 | 1a |
| 接点容量 | 5A 250VAC 5A 30VDC |
|
| 最大通電電流 | 5A | |
| 最大開閉電圧 | 380VAC 125VDC |
|
| コイル | 定格電圧 | 24VDC |
| 感動電圧 | 16.8VDC以下 | |
| 開放電圧 | 2.4VDC以上 | |
| コイル抵抗(±10%) | 2,880Ω | |
| 定格消費電力 | 200mW | |
| 耐衝撃電圧(接点-コイル間) | 6,000V | |
| 耐電圧(接点-コイル間) | 3,000VAC 1分間 | |
一般仕様
| ケース | Modified PPO | |
| 保護カバー | Polycarbonate | |
| 基板 | Epoxy 1.6t | |
| 端子台 | PA66 | |
| 導電板 | Phosphor bronze | |
| スプリング | Strainless steel | |
| 適合電線 | 単線 | 0.5~1.5㎟ |
| 撚線 | UL : 16~22AWG IEC : 1.5㎟ |
|
| 使用周囲温度 | -10℃~+50℃ 但し、結露がないこと |
|

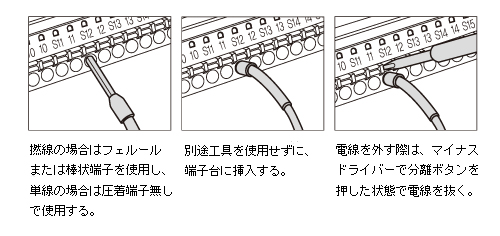

■ 分離ボタンの使い方

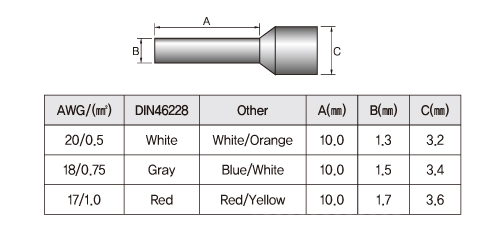

■ フェルールの選定 (撚線使用時)

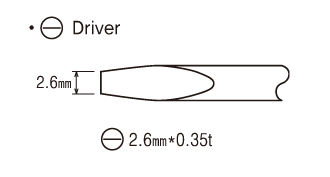

■ 適合工具

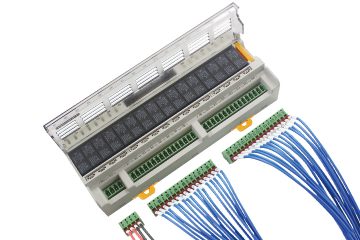

■ リレー交換方法

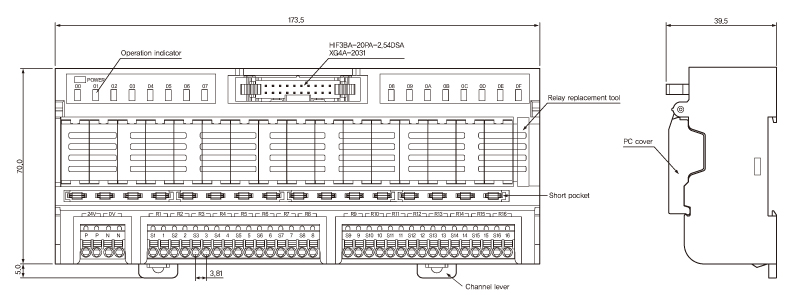

外形寸法図

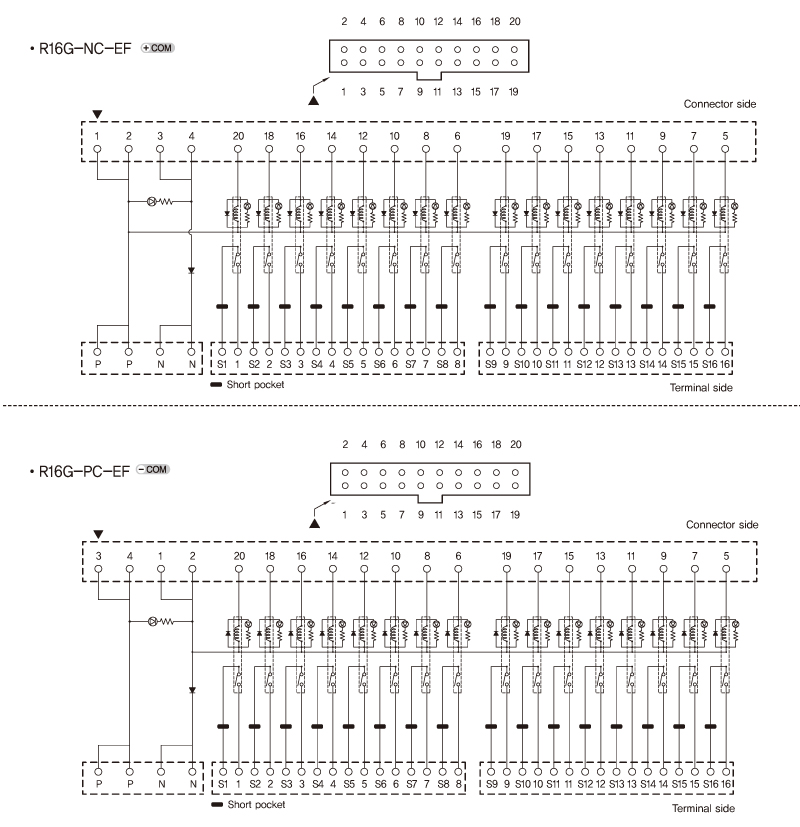

結線図
