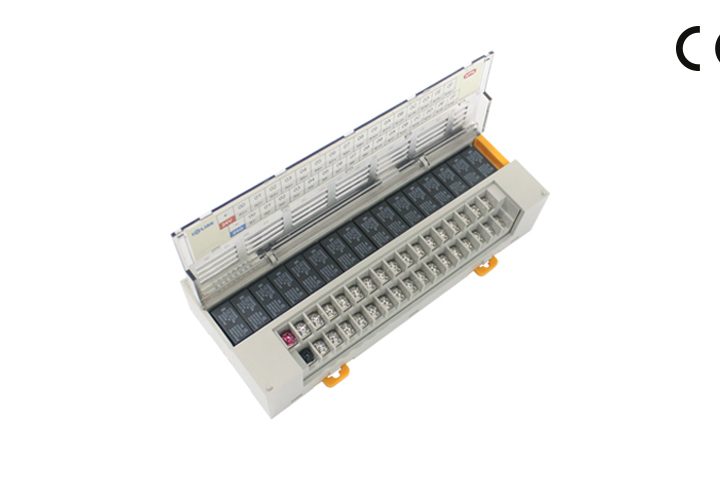

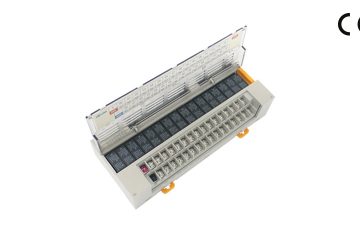

R16Gシリーズ

リレーターミナルねじ式リレーターミナル

1a、5Aリレー搭載 16点MILコネクタターミナル
誘導性負荷に強いOMRON G6Bリレー採用
マスタ/スレーブ構成

特長

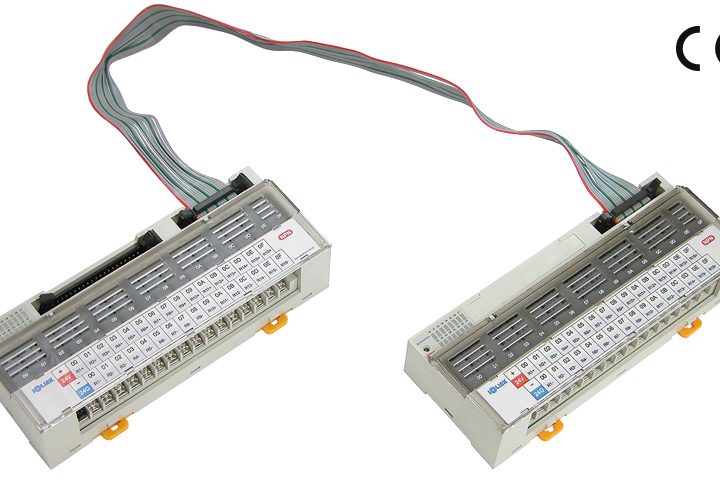

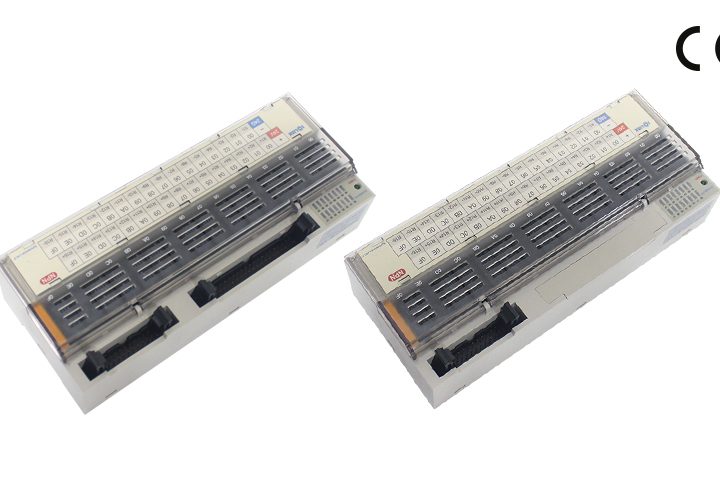

16点のマスタ/スレーブ構成

◎付属のマスタ・スレーブ間接続ケーブルを利用することで、32点ターミナルとして使用できます

優れた安全性と高寿命化に貢献

◎コイル側にサージ吸収回路を搭載し、コントローラ回路保護と誤作動を防止

使用環境に応じた用途

◎ソレノイド、電磁開閉器等の誘導性負荷
◎開閉頻度が多く、サージ電流の発生が多い機器

便利な機能

◎レールに取付出来る構造で作業が容易
◎接点表示用LEDにより動作確認が容易
◎付属のショートバーで配線が容易

モデル一覧

Model搭載リレーI/O点数コイル
定格電圧
結線方式:
入力側
(リレーコイル側)
結線方式:
出力側
(接点側)
コモン状態:
入力側
(リレーコイル側)
コモン状態:
出力側
(接点側)
付属品サイズ
(W x D x H ㎜)
取付方法
R16G-NS5A-MOMRON
G6B-1174P-FD-US DC24V
16点
(1a x 16)
24VDCコネクタ
MIL-C-83503準拠品
(Master : 40Pin / Slave : 20Pin)
ねじ式端子台NPN独立8Pショートバー
x 2
マスタ・スレーブ間接続ケーブル
174.0 x 70.0 x 39.5DINレール取付
R16G-PS5A-MPNP
R16G-NS5A-Sコネクタ
MIL-C-83503準拠品
(20Pin)
NPN8Pショートバー
x 2
R16G-PS5A-SPNP

リレー仕様

項目G6B-1174P-FD-US DC24V
接点接点構成1a
接点容量5A 250VAC
5A 30VDC
最大通電電流5A
最大開閉電圧380VAC
125VDC
コイル定格電圧24VDC
感動電圧16.8VDC以下
開放電圧2.4VDC以上
コイル抵抗(±10%)2,880Ω
定格消費電力200mW
耐衝撃電圧(接点-コイル間)6,000V
耐電圧(接点-コイル間)3,000VAC 1分間

一般仕様

ケースModified PPO
保護カバーPolycarbonate
基板Epoxy 1.6t / 2oz
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格M3 x 6L
締付トルク7~8Kgf・cm
(0.68~0.78N・m)
使用周囲温度-10℃~+50℃
但し、結露がないこと
■ 適合端子

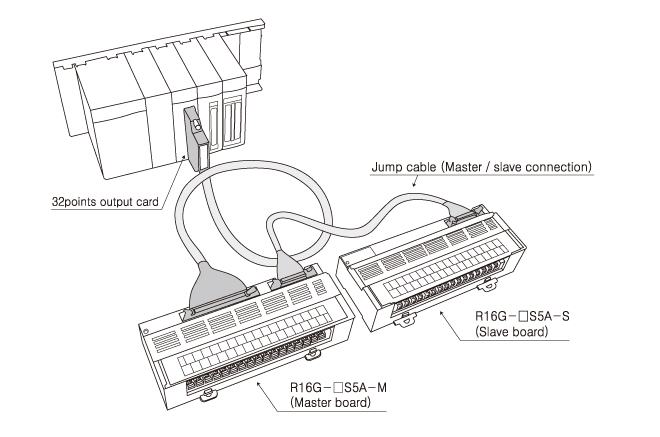

■ PLC接続例

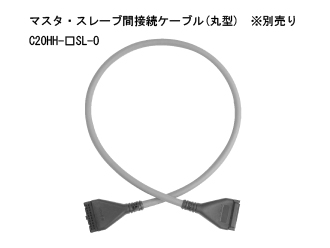

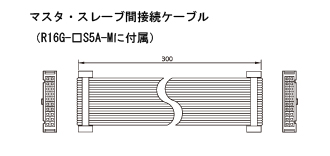

■ マスタ・スレーブ間接続ケーブル

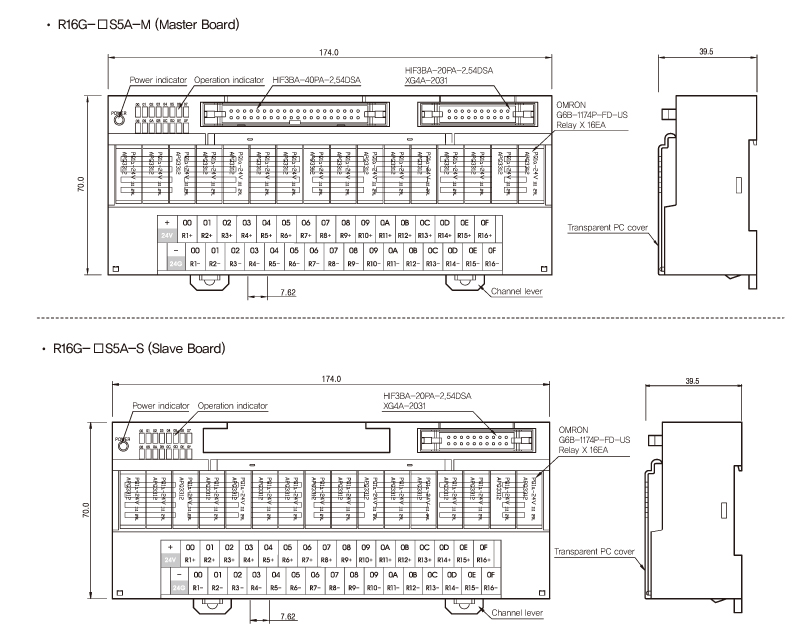

外形寸法図

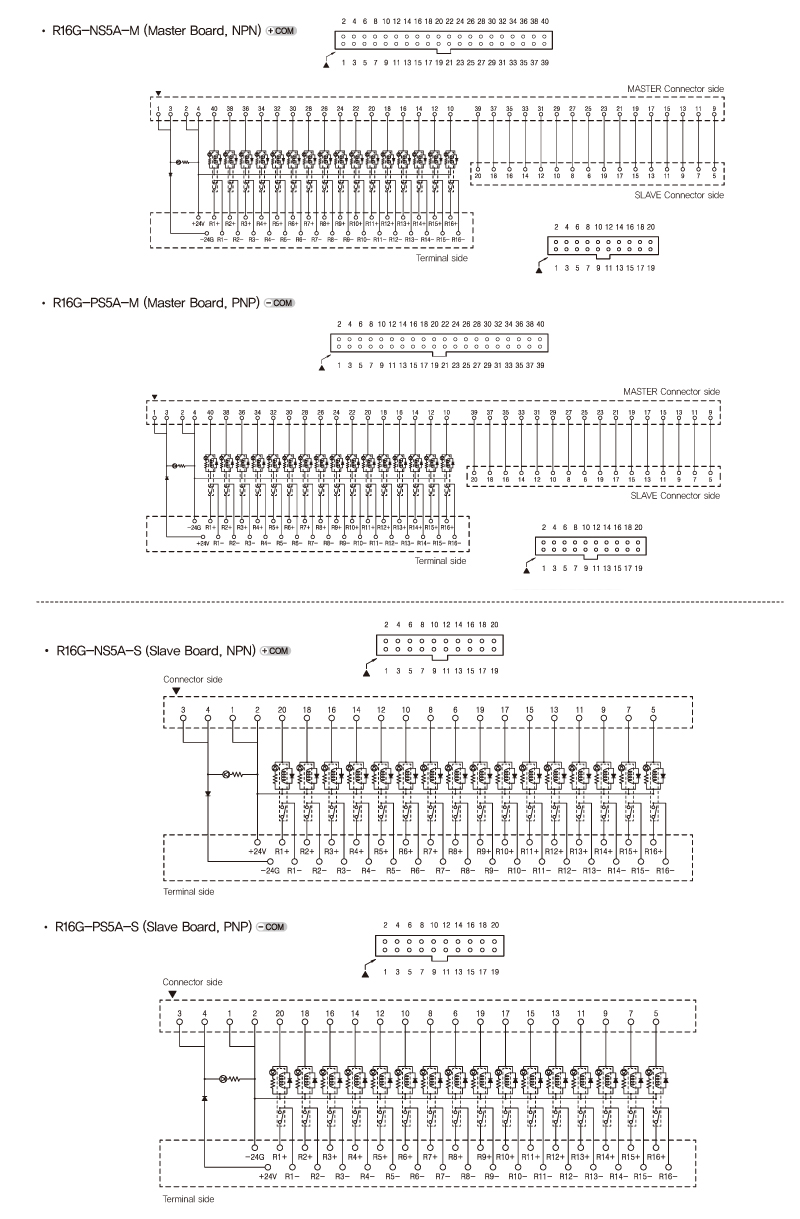

結線図
