R16Pシリーズ
リレーターミナルねじ式リレーターミナル
1c、10Aリレー搭載 16点MILコネクタターミナル
重負荷駆動に最適なOMRON G2Rリレー搭載
特長
モデル一覧
| Model | 搭載リレー | I/O点数 | コイル 定格電圧 | 結線方式： 入力側 （リレーコイル側） | 結線方式： 出力側 （接点側） | コモン状態： 入力側 （リレーコイル側） | コモン状態： 出力側 （接点側） | 付属品 | サイズ (W x D x H ㎜) | 取付方法 |
|---|---|---|---|---|---|---|---|---|---|---|
| R16P-NC-DC24VC | OMRON G2R-1-S DC24V | 16点 (1c x 16) | 24VDC | コネクタ MIL-C-83503準拠品(20Pin) | ねじ式端子台 | NPN | 独立 | 4Pショートバー x 4 | 236.0 x 77.0 x 67.0 | DINレール取付 |
| R16P-PC-DC24VC | PNP |
リレー仕様
| 項目 | G2R-1-S DC24V | |
|---|---|---|
| 接点 | 接点構成 | 1c |
| 接点容量 | 10A 250VAC 10A 30VDC |
|
| 最大通電電流 | 10A | |
| 最大開閉電圧 | 380VAC 125VDC |
|
| コイル | 定格電圧 | 24VDC |
| 感動電圧 | 16.8VDC以下 | |
| 開放電圧 | 3.6VDC以上 | |
| コイル抵抗(±10%) | 1,113Ω | |
| 定格消費電力 | 0.53W | |
| 最大印加電圧 | 定格電圧の 110%V |
|
| 耐電圧(接点-コイル間) | 5,000VAC 1分間 | |
一般仕様
| ケース | Modified PPO |
|---|---|
| 保護カバー | Polycarbonate |
| 基板(リレーコイル側) | Epoxy 1.6t |
| 導電板(接点側) | C2680 0.8t/C2100 0.3t |
| 適合電線 | AWG22~16 (1.5㎟/MAX) |
| ねじ規格 | M3.5 x 10L |
| 締付トルク | 7~8Kgf・cm (0.68~0.78N・m) |
| 使用周囲温度 | -10℃~+50℃ 但し、結露がないこと |
■ 適合端子
■ リレー交換方法

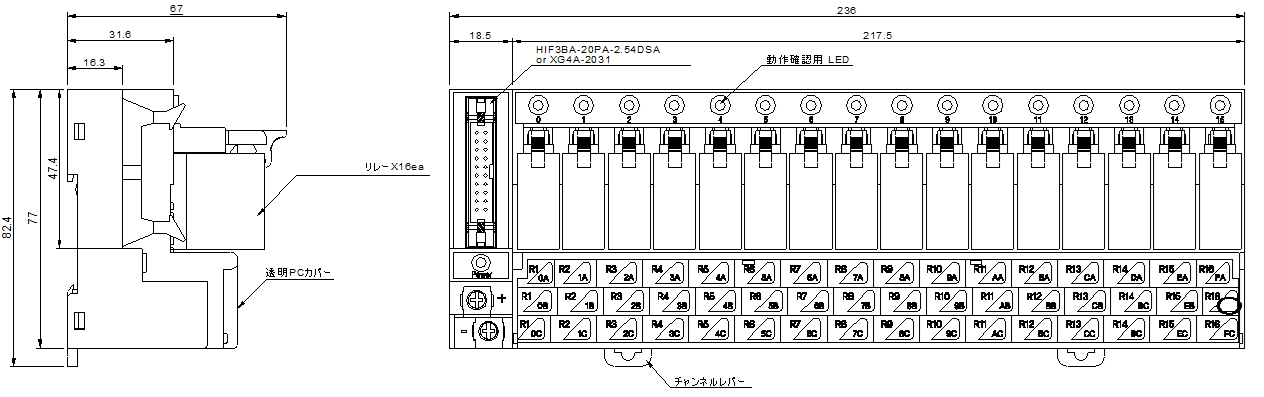

外形寸法図
結線図
