  5. R4Pシリーズ

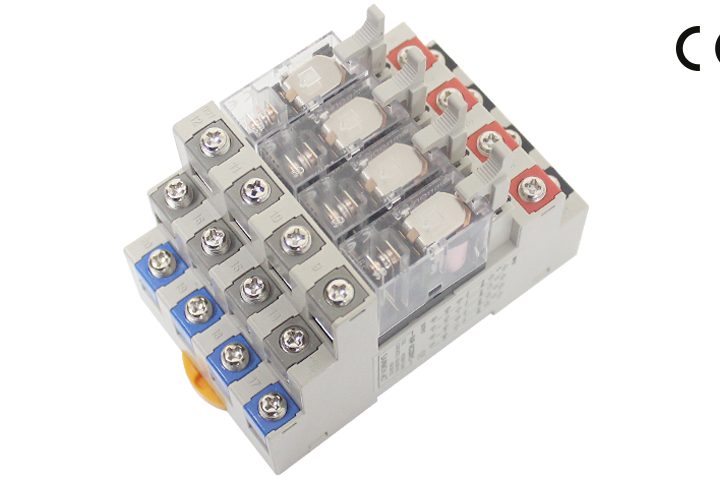

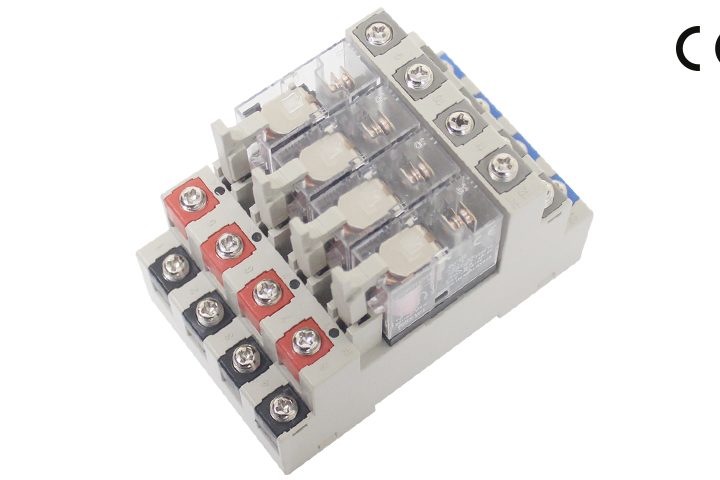

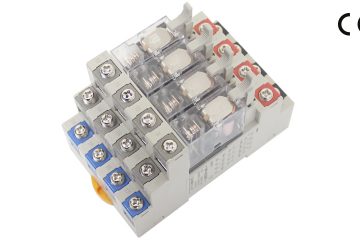

R4Pシリーズ

リレーターミナルねじアップ式リレーターミナル

1c、10Aリレー搭載 4点ターミナル
重負荷駆動に最適なOMRON G2Rリレー搭載

特長

OMRON G2Rリレー搭載

◎接点定格電流10Aで大型ソレノイドバルブ等、重負荷駆動に最適
◎1c接点の様々なコイル電圧仕様をラインナップ

大型リレーに適した安全設計

◎接点部に真鍮(0.8t)製伝導板を使用しており、10Aの接点容量を実現
◎ボルト等の導通部に安全カバーが付いており、作業者の安全性を確保できる

便利な機能

◎ボルトカバーが付いているので最後まで緩めても外れることがない

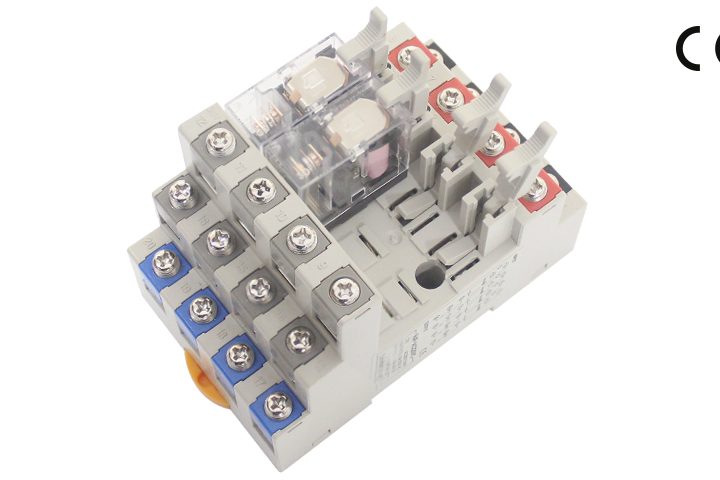

◎内蔵レバーによりリレー交換が容易
◎付属のショートバーで配線が容易

CAD図面
3D 図

モデル一覧

Model搭載リレーI/O点数コイル
定格電圧		結線方式：
入力側
（リレーコイル側）		結線方式：
出力側
（接点側）		コモン状態：
入力側
（リレーコイル側）		コモン状態：
出力側
（接点側）		付属品サイズ
(W x D x H ㎜)		取付方法
R4P-DC24VCOMRON
G2R-1-S DC24V		4点
(1c x 4)		24VDCねじ式端子台ねじ式端子台独立独立4Pショートバー
x 2		55.0 x 87.2 x 67.0ねじ締結
DINレール取付
R4P-AC220VCOMRON
G2R-1-S AC220V		200/220VAC
R4P-AC110VCOMRON
G2R-1-S AC110V		100/110VAC

リレー仕様

項目G2R-1-S DC24VG2R-1-S AC220VG2R-1-S AC110V
接点接点構成1c
接点容量10A 250VAC
10A 30VDC
最大通電電流10A
最大開閉電圧380VAC
125VDC
コイル定格電圧24VDC200/220VAC100/110VAC
感動電圧16.8VDC以下定格電圧の
80%V以下
開放電圧3.6VDC以上定格電圧の
30%V以上
コイル抵抗(±10%)1,113Ω20,200Ω4,655Ω
定格消費電力0.53W0.9VA/60Hz
最大印加電圧定格電圧の
110%V
耐電圧(接点-コイル間)5,000VAC 1分間

一般仕様

ケースModified PPO
基板(リレーコイル側)Epoxy 1.6t
導電板(接点側)C2680 0.8t/C2100 0.3t
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格M3.5 x 10L
締付トルク7~8Kgf・cm
(0.68~0.78N・m)
使用周囲温度-10℃~+50℃
但し、結露がないこと
■ 適合端子
■ リレー交換方法
■ ねじアップ方式

外形寸法図

結線図
