  5. SHNシリーズ

SHNシリーズ

リレーターミナルねじ式リレーターミナル

1c/10A、2c/5Aからリレーを選べる

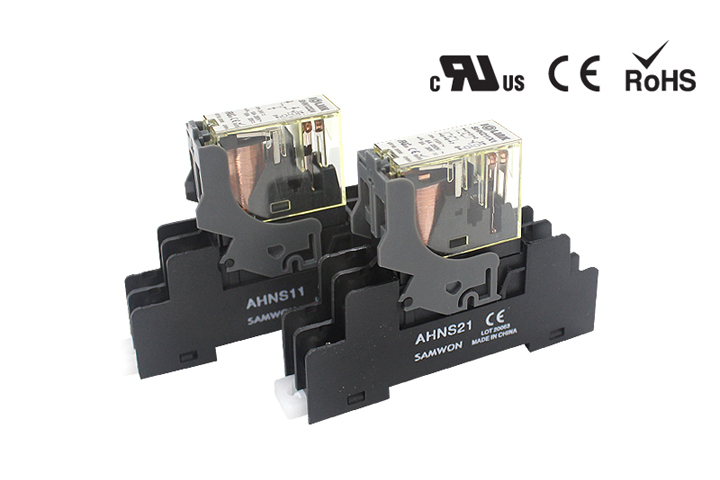

大容量向け汎用1点ターミナルおよびソケット

特長

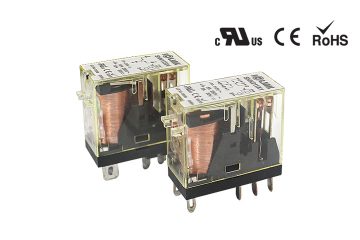

大容量パワーリレー搭載可能

◎10A:AC/DC負荷の1c接点、5A:AC/DC負荷の2c接点
◎24VDC、115VAC、230VACの様々なコイル電圧に対応

環境にやさしい

◎RoHS対応
◎カドミウム/鉛フリーで、輸出機器向けに最適

便利な機能

◎レールに取付出来る構造で作業が容易

モデル一覧

Modelソケット
(別売)		I/O点数コイル
定格電圧		結線方式：
入力側
（リレーコイル側）		結線方式：
出力側
（接点側）		コモン状態：
入力側
（リレーコイル側）		コモン状態：
出力側
（接点側）		サイズ
(W x D x H ㎜)		取付方法
SHN12324AHNS111点
(1c x 1)		24VDCねじ式端子台ねじ式端子台独立独立16.0 x 75.0 x 56.0DINレール取付
SHN111X1115VAC
SHN111Y2230VAC
SHN22324AHNS211点
(2c x 1)		24VDC
SHN211X1115VAC
SHN211Y2230VAC

リレー仕様

MODELSHN12324SHN111X1SHN111Y2SHN22324SHN211X1SHN211Y2
Coil voltage24VDC115VAC230VAC24VDC115VAC230VAC
ContactConfiguration1c2c
Rated current
Rated voltage		Resistive load10A 250VAC
10A 30VDC		5A 250VAC
5A 30VDC
Motor load1/3HP,240VAC1/6HP,240VAC
Switching capacity (resistive)3,000VA,360W2,000VA,240W
Initial contact resistance≦50mΩ
MaterialAg alloy
Electrical durability≧10⁵ times (1,800 Ops/h)
Mechanical durability≧10⁷ times (18,000 Ops/h)
Pick-up voltage (23℃)DC : ≦75% (Reted voltage)
AC : 80% (Rated voltage)
Drop-out voltage (23℃)DC : ≧10% (Reted voltage)
AC : 30% (Rated voltage)
Maximum voltage (23℃)110% (Rated voltage)
Insulation resistance≧1,000mW (500VDC)
Coil operating powerDC (W)approx, 0.53
AC (VA)approx, 1.0
Operate time (at nominal voltage)≦20ms
Release time (at nominal voltage)≦10ms
Initial breakdown voltageBetween open contacts1,000VAC/min
Between poles3,000VAC/min
Between contacts and coil5,000VAC/min
Ambient temperature-40 ~ +55℃
Humidity5% ~ 85% RH
Air pressure86 ~ 106 KPa
Shock resistance10G
Vibration resistance10 ~ 55Hz double-amplitude : 1.0mm
Mountingplug in
Unit weightapprox, 18G
リレー外形寸法図
リレー結線図

AHNS11ソケット　外形寸法図および結線図

AHNS21ソケット　外形寸法図および結線図
