SCシリーズ
インターフェイス端子台ねじ式端子台

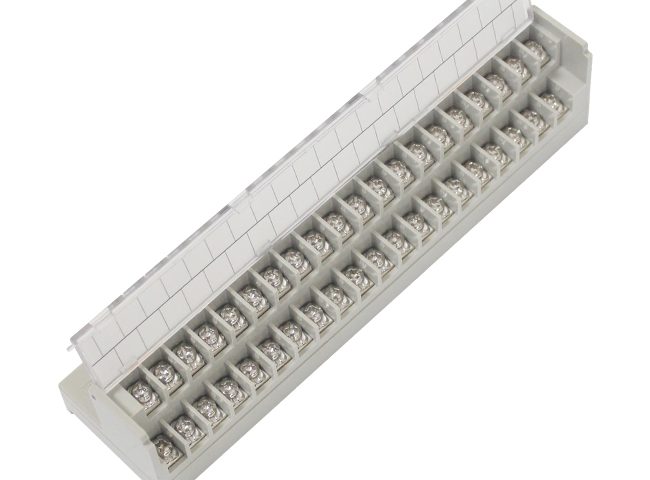

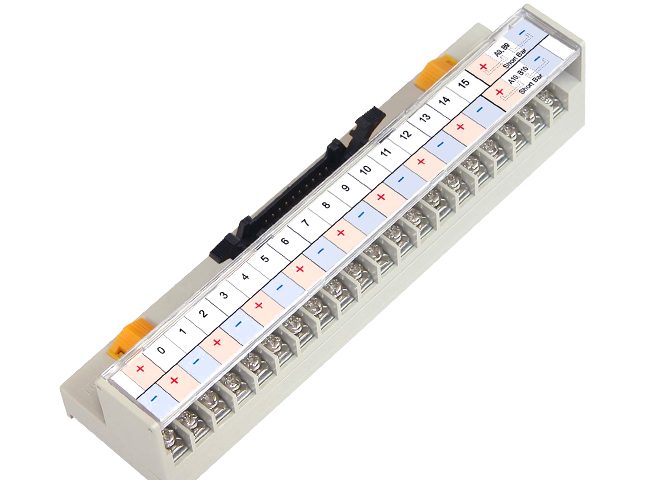

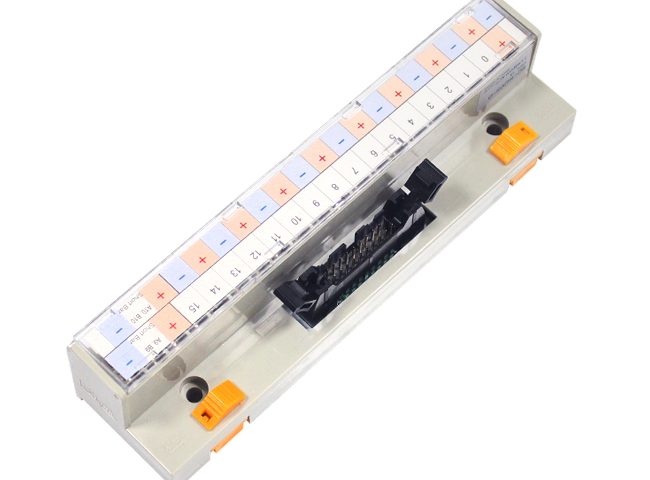

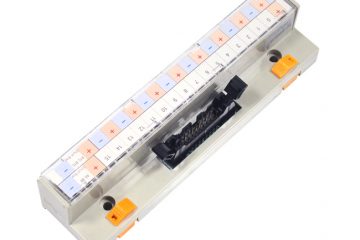

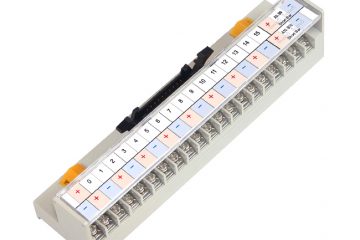

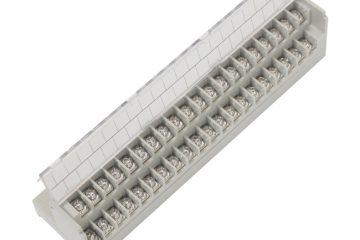

16点電源端子一体型端子台(7.62㎜Pitch)
特長
電源用端子が一体型により作業効率アップ
各種PLC入出力用ユニットに対応
耐環境性・安全性に優れる
モデル一覧
| 型式 | I/O点数 | 実装コネクタ | ケーブル側コネクタ | 製品寸法 | 取付方法 | |
|---|---|---|---|---|---|---|
| Y端子用 | O端子用 | 16点 | HIF3BA-20PA-2.54DSA | HIF3BA-20D-2.54R | 162.0*40.0 | スクリュー締結 DIN Rail(channel) |
| SC-1H20S | SC-1H20S-O | |||||
一般仕様
| 定格電圧 | 125V AC/ 24V DC |
|---|---|
| 定格電流 | 1A |
| 絶縁抵抗 | 100MΩ以上 (DC 500V) |
| 耐電圧 | AC 500V 1min |
| 適合電線 | AWG22~16 (1.5㎟/MAX) |
| ねじ規格 | M3 x 10L |
| 締付トルク | 7~8Kgf・㎝（0.68~0.78Nm) |
| 端子台 | Modified PPO |
| 保護カバー | Polycarbonate |
| 基板 | Epoxt 1.6t |
| 使用周囲温度 | -10℃~+50℃ 但し、結露がないこと |
■ 適合端子

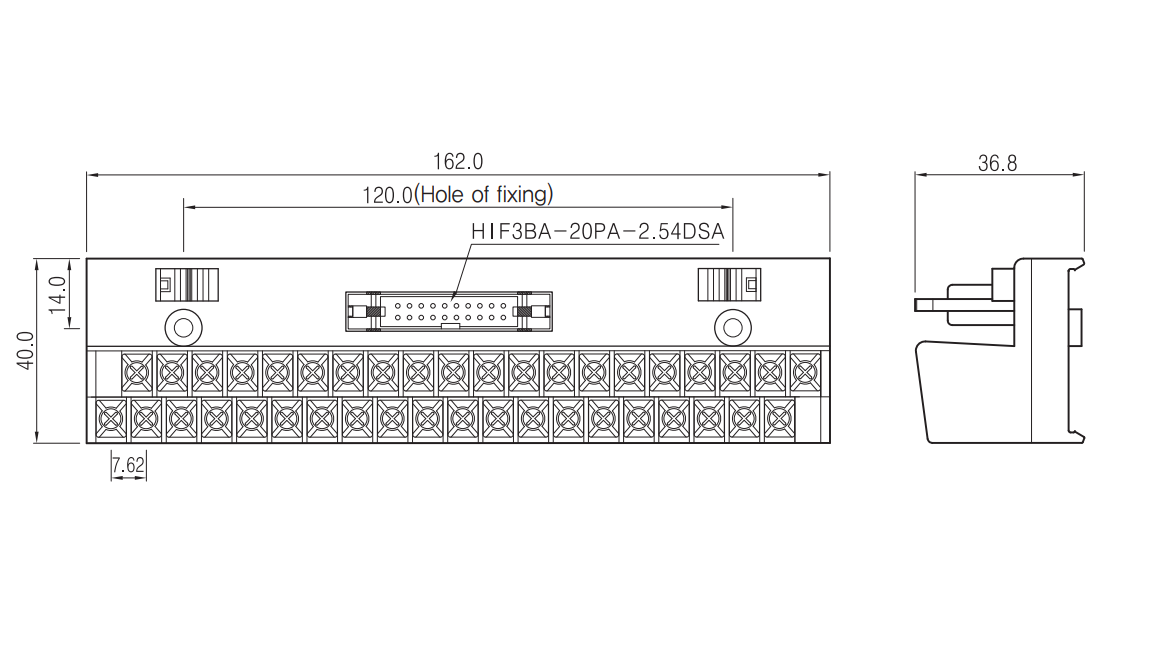

外形寸法図

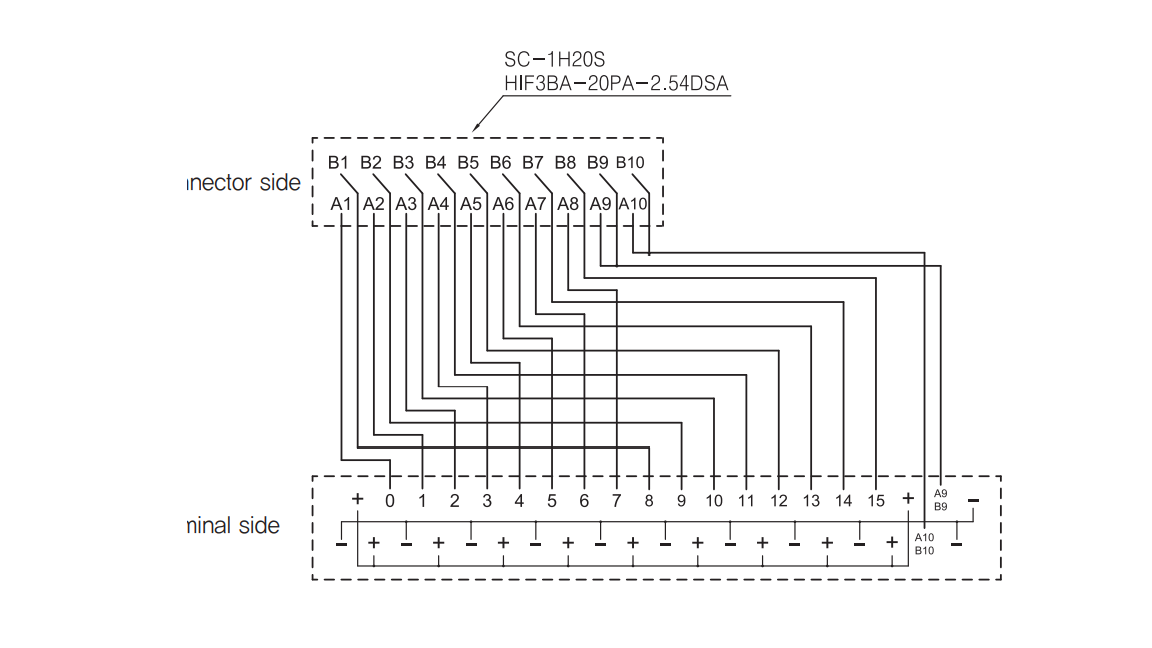

結線図
