  5. TG7-COM20Pシリーズ

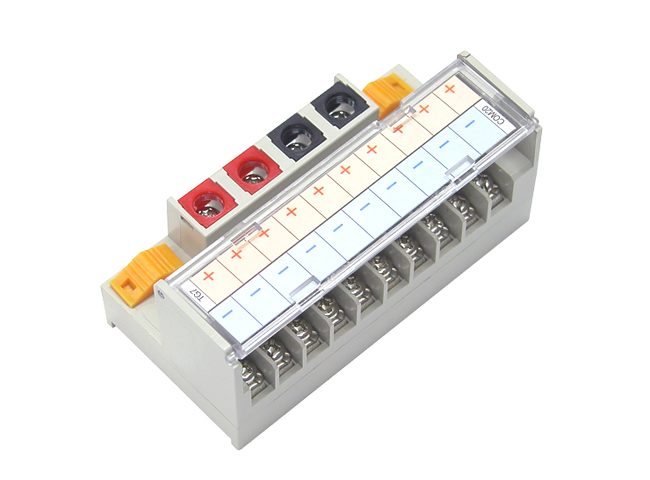

TG7-COM20Pシリーズ

インターフェイス端子台ねじ式端子台

入力電源端子分離型コモン端子台(7.0㎜Pitch)

特長

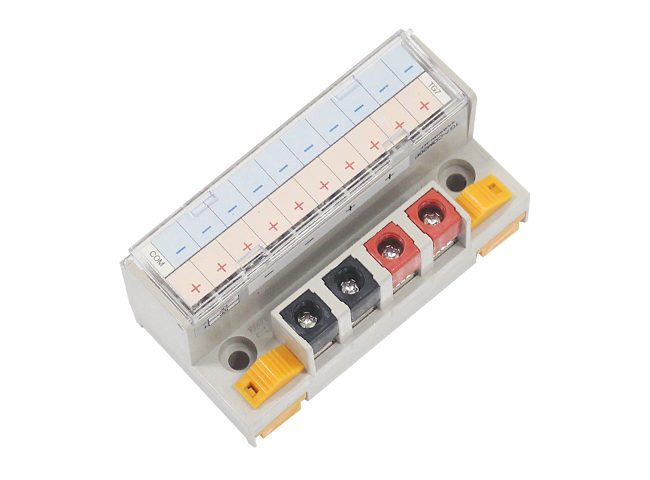

入力電源端子分離型

◎入力電源端子を分離することで入・出力を一度に区別できることにより電源回路を補強でき安全
◎O型端子を使用で入力電源を分離でき電気的に安全な構造

超小型サイズを実現：80.0(W) X 40.0(D)㎜

◎スペースに限りがあるところに設置可能

作業および補修メンテナンスが簡単

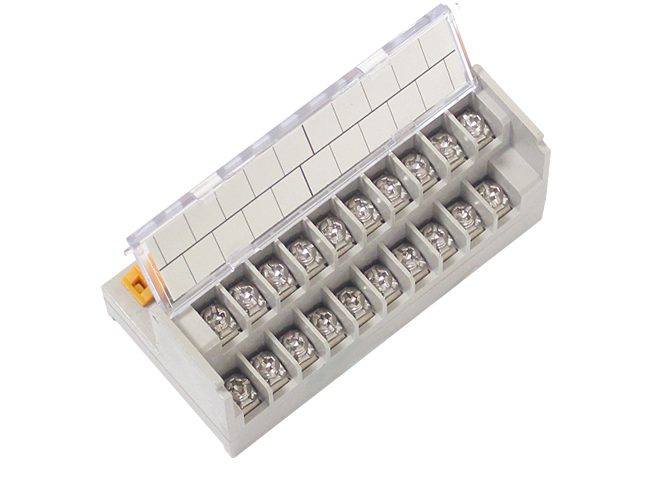

◎ヒンジ式の透明カバーを使用し、作業とメンテナンスが容易

耐環境性・安全性に優れる

◎PCBが外部に露出することない一体型
粉塵・水気等、電気的に安全な構造
◎外部ケースは難燃性材質を使用

モデル一覧

型式極数コモン端子構成製品寸法取付方法
TG7-COM20P入力：4
出力：20		入力：2P(+),2P(-)
出力：上段列10P(+),下段列10P(-)		80.0*40.0スクリュー締結
DIN Rail(channel)
TG7-COM20PB入力：2P(+),2P(-)
出力：左側上下10P(+),右側上下10P(-)

一般仕様

定格電圧125V Max.
定格電流10A
絶縁抵抗100MΩ以上
(DC 500V)
耐電圧AC 500V 1min
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格入力側：M3.5 x 10L(4Pole)
出力側：M3 x 6L(20Pole)
締付トルク7~8Kgf・㎝（0.68~0.78Nm)
端子台Modified PPO
保護カバーPolycarbonate
基板Epoxt 1.6t
使用周囲温度-10℃~+50℃
但し、結露がないこと

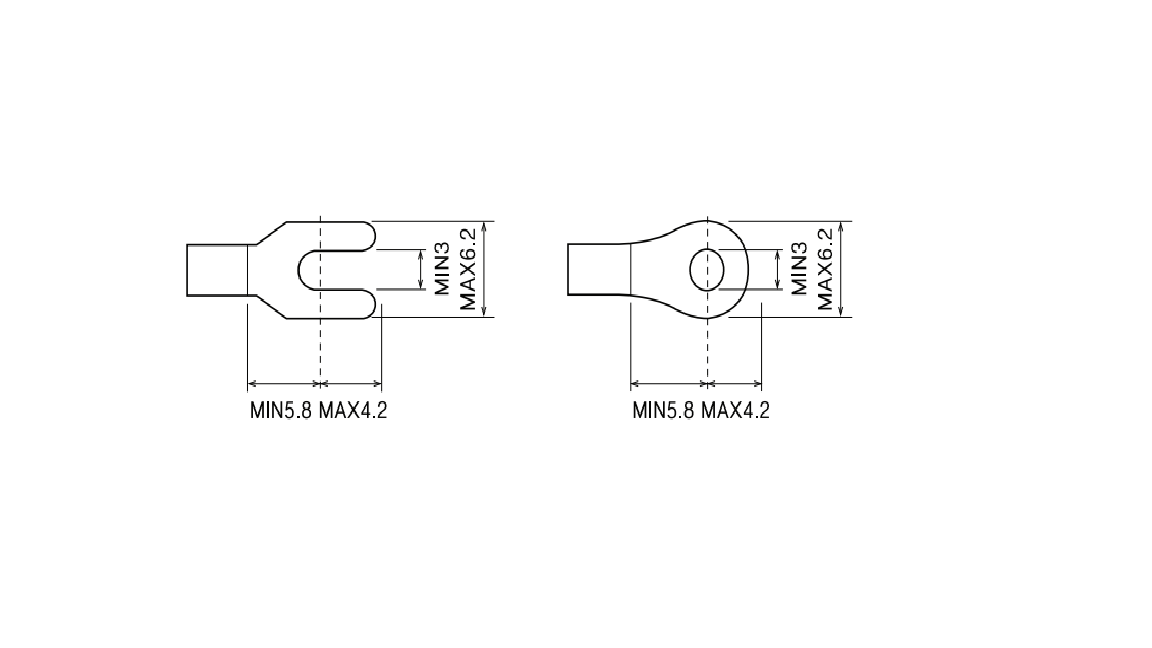

■ 適合端子

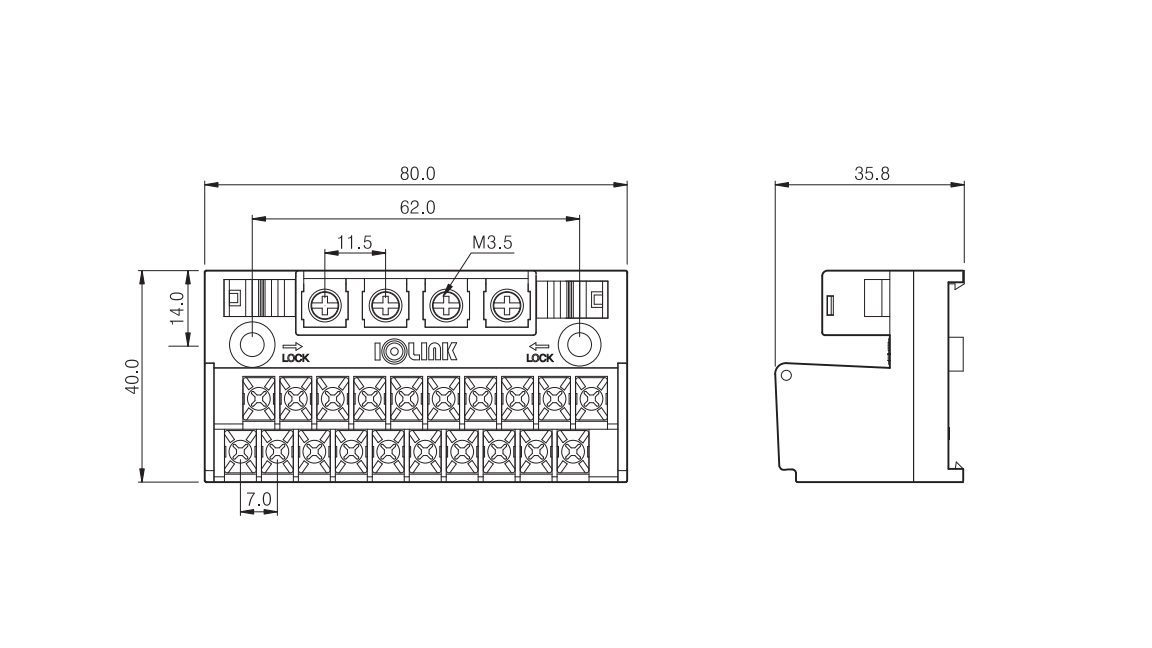

外形寸法図

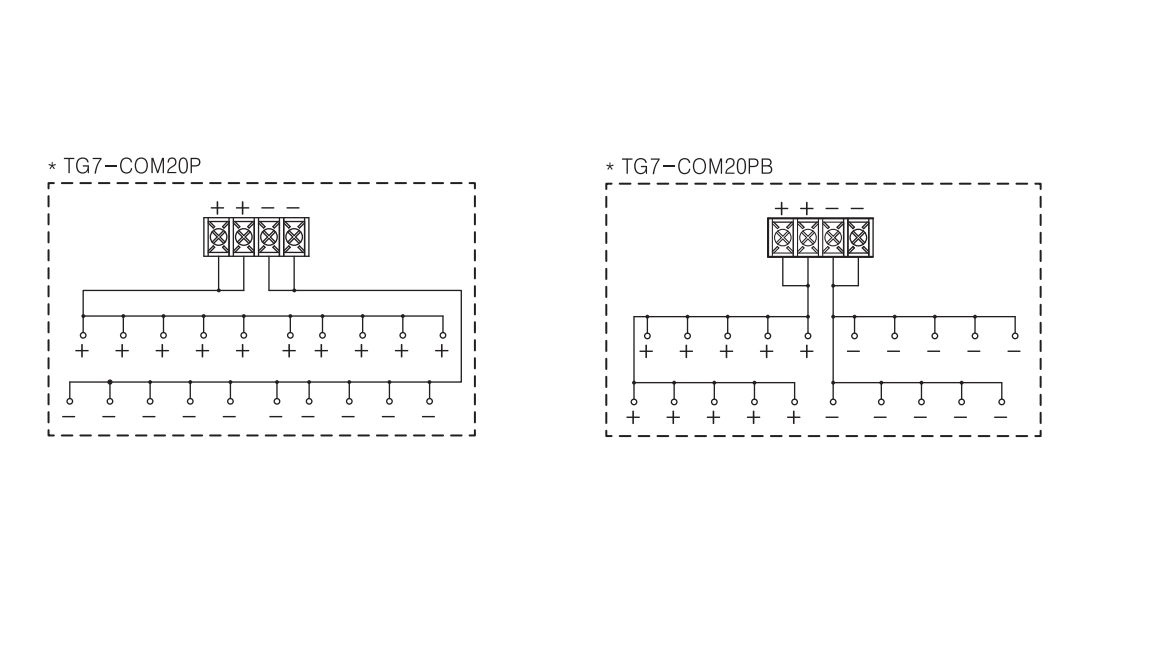

結線図
