MTBシリーズ
インターフェイス端子台ねじ式端子台

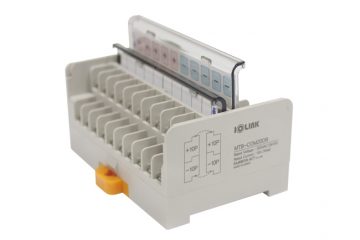

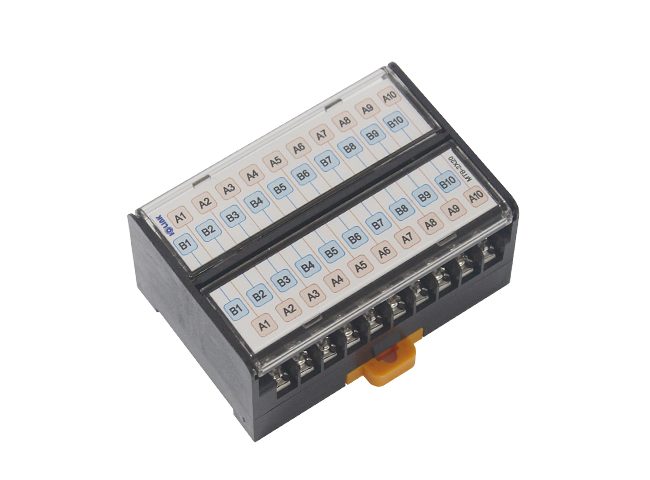

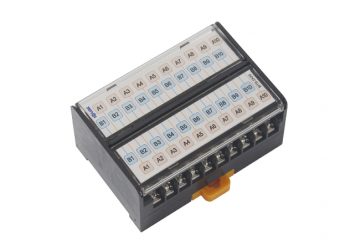

基板内蔵型両段端子台(7.0㎜Pitch)
特長
20極ずつモジュール化され別途組立が不要
取付サイズの縮小化
ヒンジ式スライド型ウィンドウ構造により結線時ウィンドウを分離する必要がない
COM20D モデルの場合、内部基板にコモン処理をすることにより別途ショートバーが不要
+COM20D モデルの場合、+端子が色付きのため電源端子を容易に判別できる
モデル一覧
| 型式 | 極数(P) | コモン端子構成 | 製品寸法 | 取付方法 |
|---|---|---|---|---|
| MTB-2X20 | 40P (40*2) | A列-B列 | 80.0*55.0 | DIN Rail(channel) |
| MTB-COM20DA | 上段列：20P(+) 下段列：20P(-) |
|||
| MTB-COM20DB | 左列：20P(+) 右列：20P(-) |
一般仕様
| 型式 | MTB-20X20 | MTB-COM20DA | MTB-COM20DB |
|---|---|---|---|
| 定格電圧 | 250V AC/ 24V DC | ||
| 定格容量 | 3A(Pole) | 10A(Total) | |
| 絶縁抵抗 | 100MΩ以上 (DC 500V) |
||
| 耐電圧 | AC 500V 1min | ||
| 適合電線 | AWG22~16 (1.5㎟/MAX) |
||
| ねじ規格 | M3 x 7L | ||
| 締付トルク | 7~8Kgf・㎝（0.68~0.78Nm) | ||
| 端子台 | Modified PPO | ||
| 保護カバー | Polycarbonate | ||
| 基板 | Epoxt 1.6t | ||
| 使用周囲温度 | -10℃~+50℃ 但し、結露がないこと |
||
■ 適合端子

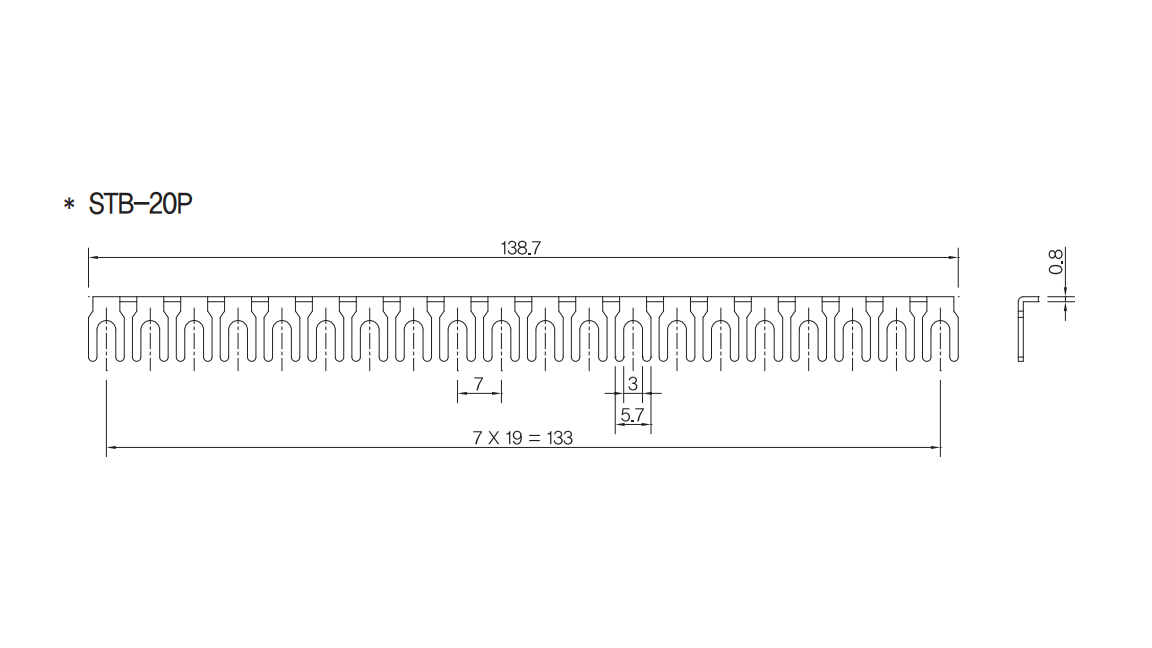

ショートバー（別売り）

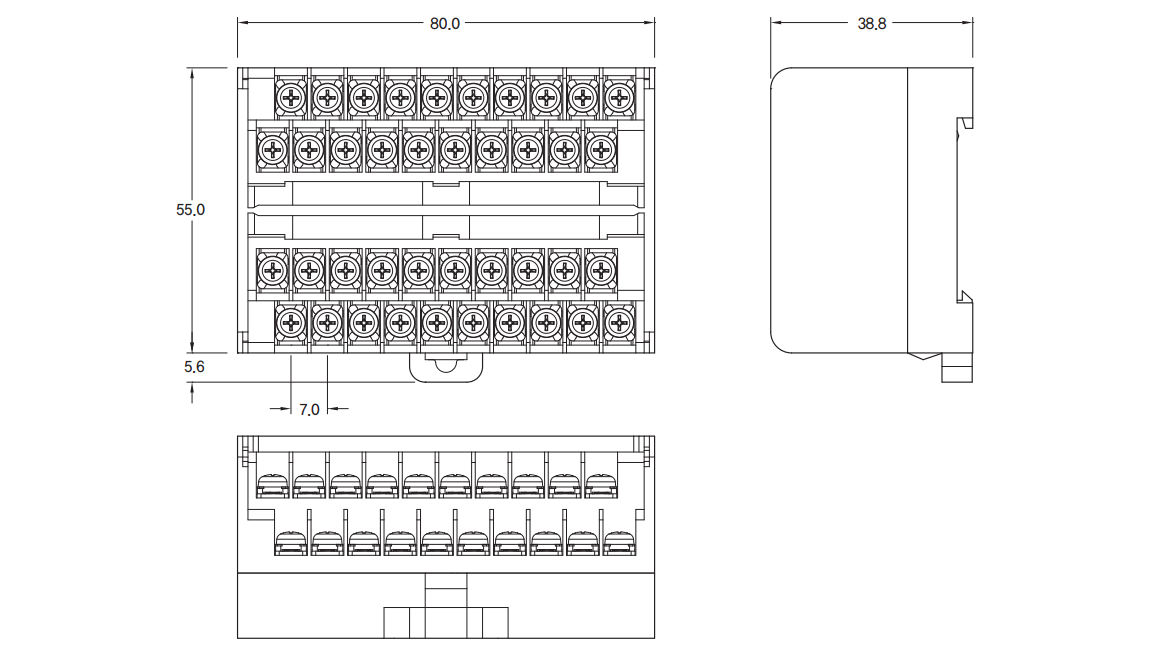

外形寸法図

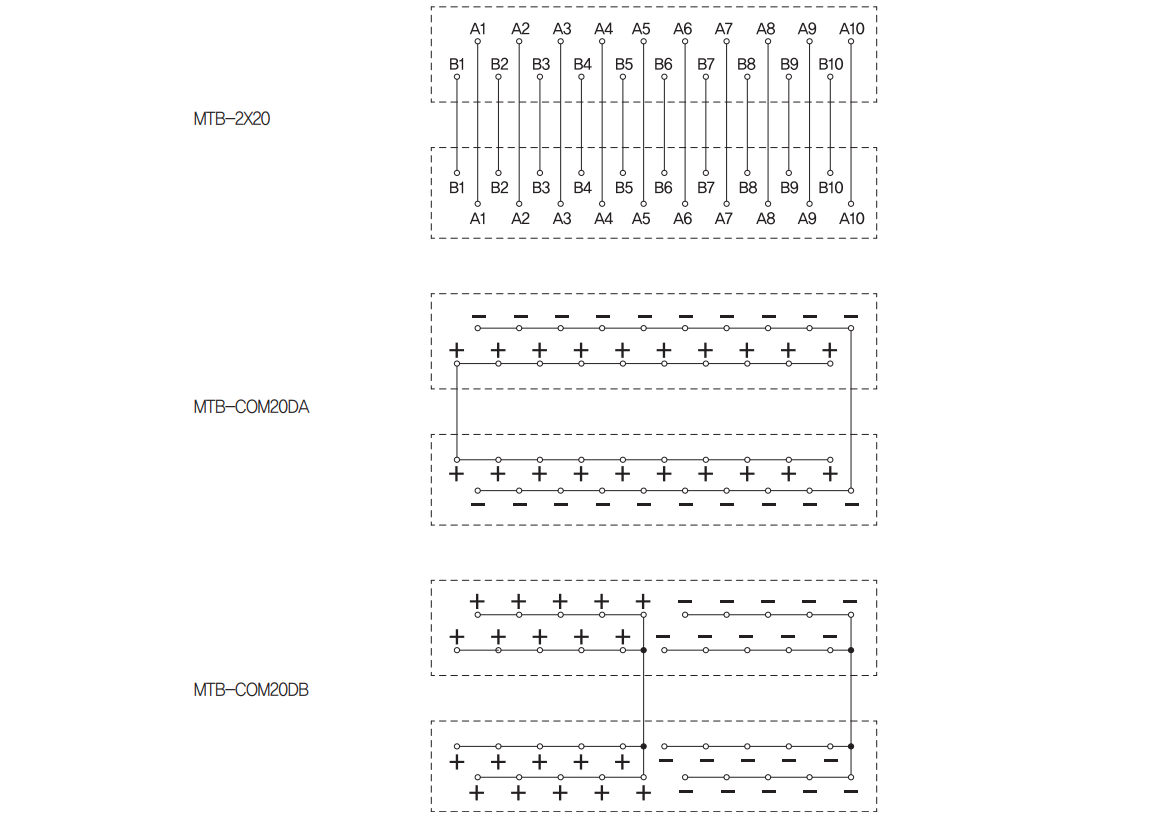

結線図
