三菱電機J5/J4/J3対応SIOシリーズ
サーボアンプI/Oターミナル (サーボコンSIOシリーズ)
サーボアンプI/Oターミナル(三菱電機対応)
特長
![](https://www.shinden-tec.jp/wp-content/uploads/94d8b33e4770e5c1f6f5851c5f2e79f8.jpg)
![](https://www.shinden-tec.jp/wp-content/uploads/3ed04bcd5c3fb82c6689479b06a2daf0.jpg)
![](https://www.shinden-tec.jp/wp-content/uploads/94d8b33e4770e5c1f6f5851c5f2e79f8.jpg)
![](https://www.shinden-tec.jp/wp-content/uploads/3ed04bcd5c3fb82c6689479b06a2daf0.jpg)
作業工数および作業効率向上
入出力状態の確認が容易
モデル一覧
モデル | 適用サーボ | 端子構成 | 動作表示ランプ | Interface サーボ側 | Interface 端子側 | コネクタ側 (W x D ㎜) | 製品設置 露出幅(㎜) |
---|---|---|---|---|---|---|---|
SIO-J5G | J5-□G / J4-□B / J5-□B | 入力:FLS / RLS / DOG / EM2 出力:MBR | PW FLS / RLS / DOG / EM2 / MBR | MDR 20P MALE | Push-in 端子台 3.5Pitch 10Pole | 22.0 x 33.0 | 4.5 |
SIO-J5W2 | J5W2-□G / J4W2-□B / J5W2-□B | 入力:2軸 FLS / RLS / DOG / EM2 出力:2軸 MBR | PW 2軸 FLS / RLS / DOG / EM2 / MBR | MDR 26P MALE | Push-in 端子台 3.5Pitch 17Pole | 30.0 x 37.0 | 2.5 |
SIO-J5W3 | J5W3-□G / J4W3-□B / J5W3-□B | 入力:3軸 FLS / RLS / DOG / EM2 出力:3軸 MBR | PW 3軸 FLS / RLS / DOG / EM2 / MBR | Push-in 端子台 3.5Pitch 24Pole | 38.0 x 37.0 | 7.5 | |
SIO-20P | J5-□G / J4-□B / J5-□B | 20Pole | なし | MDR 20P MALE | Push-in 端子台 3.5Pitch 20Pole | 30.0 x 33.0 | 12.5 |
SIO-26P | J5W2-□G / J4W2-□B / J5W3-□G / J4W3-□B / J5W2-□B / J5W3-□B | 26Pole | なし | MDR 26P MALE | Push-in 端子台 3.5Pitch 26Pole | 35.0 x 37.0 | 7.5 |
一般仕様
定格電圧 | 24V DC |
定格電流 | 1A |
動作表示 | 電源:LED(Green) IO:LED(Green) EM2:LED(Red) |
絶縁抵抗 | 500MΩ以上(DC 500V) |
耐電圧 | AC500V 1min |
ケース | Polycarbonate |
端子台 | LCP |
基板 | Epoxy 1.6t |
導電板 | Cu alloy |
適合電線 (単線) | 0.2~1.5㎟ |
適合電線 (撚り線) | 0.2~1.5㎟ (AWG24~16) |
使用周辺温度 | -10℃ ~ +50℃ (結露がないこと) |
フェルールの選定(撚り線使用時)
![](https://www.shinden-tec.jp/wp-content/uploads/0af4d2a0b284b51d0391f3b081763369.png)
適用工具
![](https://www.shinden-tec.jp/wp-content/uploads/cfb36898200b623005619229113e8c5b-e1671081362627.png)
アンプ取付け時の露出幅(㎜)
![](https://www.shinden-tec.jp/wp-content/uploads/42b8a15b3338a17ab8558a1e19e4c505-1.png)

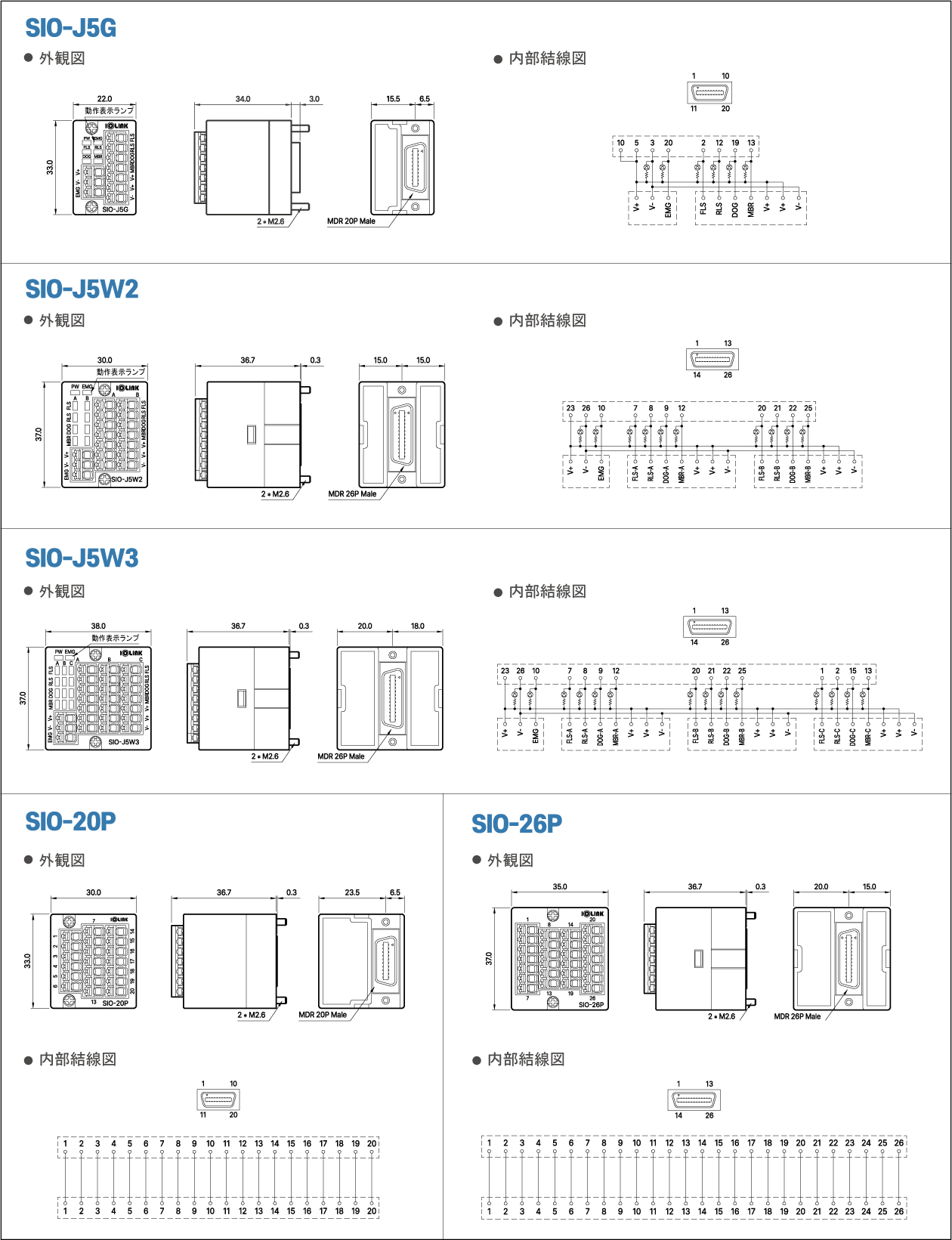

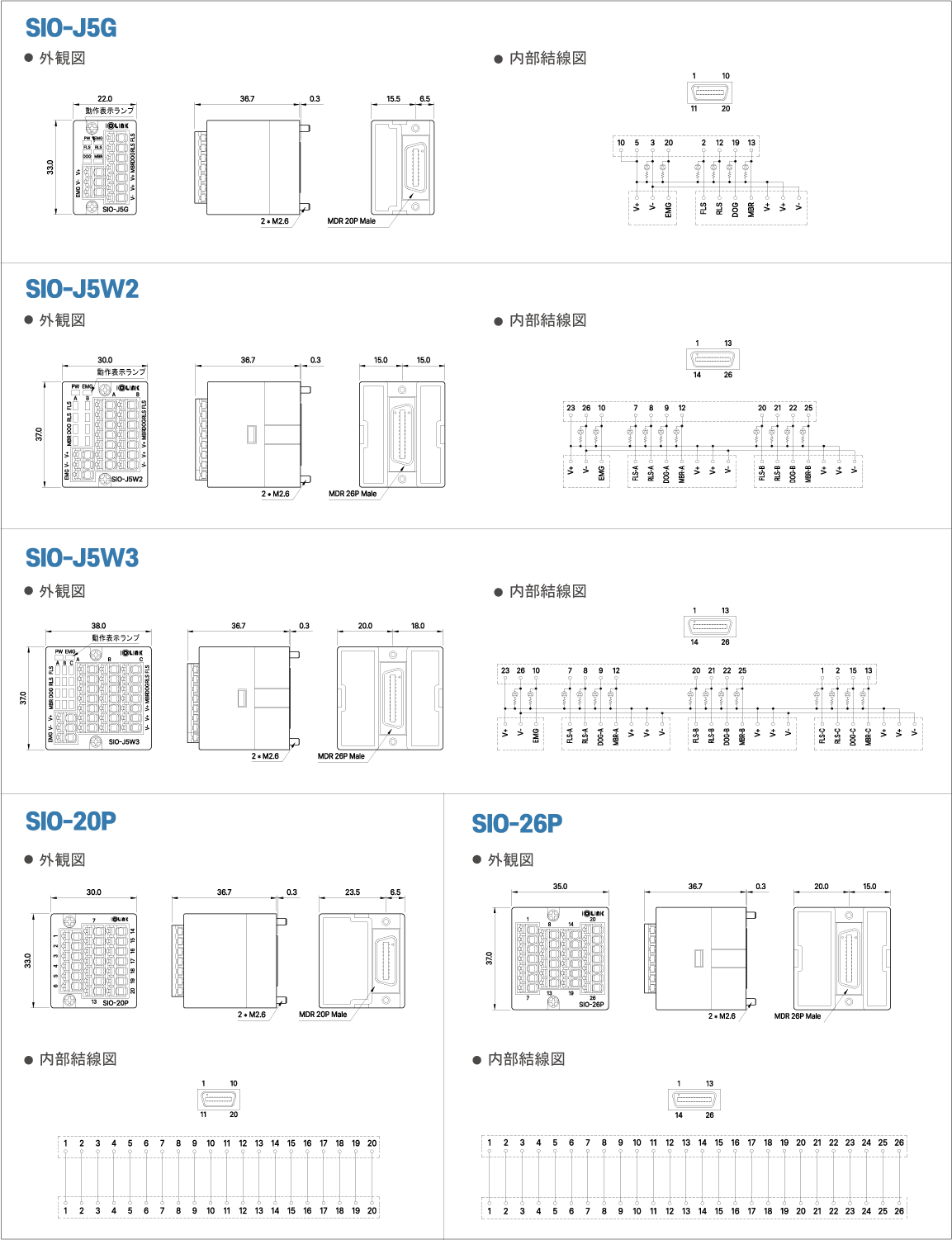

外形寸法図および結線図
![](https://www.shinden-tec.jp/wp-content/uploads/a025389f8724b2297f41d03bb9ddebf1.jpg)
