  5. GMY4シリーズ

GMY4シリーズ

リレーターミナルねじ式リレーターミナル

汎用MY形 4PDTリレー

特長

汎用MY形リレー

◎Sequence 制御および電源スイッチングに適した汎用リレーとして4極 3A(抵抗負荷)の負荷開閉が可能

高信頼性リレー

◎内部電圧2,000VAC(コイル－接点の間)の高信頼性リレー

UL,CE認証取得
CAD図面

モデル一覧

Modelコイル
定格電圧		タイプターミナル接点構成ソケット
(別売)
GMY4212424VDCCoil : LED indicatorPlug-in4PDTSMY41S-E
GMY41S
SKC14-ST
GMY411Y0200/220VAC
GMY411X0100/110VAC

コイル定格

 GMY42124GMY411Y0GMY411X0
定格電圧24VDC200/220VAC100/110VAC
定格電流36.9mA50Hz , 6.8mA / 60Hz , 5.8mA50Hz , 12.9mA / 60Hz , 11.0mA
コイル抵抗630Ω13,000Ω3,750Ω
動作電圧75% max.80% max. of rated voltage
復帰電圧10% min.30% min. of rated voltage
最大許容電圧110%110% of rated voltage (at 25℃)
消費電力approx. 0.9Wapprox. 1.2VA

接点定格

接点構成4PDT
定格電圧250VAC
定格電流3A (Resistive)
定格負荷
抵抗(AC-1)		3A at 250VAC , 3A at 30VDC
定格負荷
モーター(AC-15)		1/3HP , 240VAC　1/6HP , 240VAC
接点材質Ag alloy

リレー仕様

接点抵抗50mΩ max.
動作時間20ms max.
復帰時間20ms max.
電気的寿命1,800 operations/hr ≧ 2 × 10^5 cycles
機械的寿命18,000 operations/hr ≧ 1 × 10^7 cycles
絶縁抵抗500MΩ min. (at 500VDC)
絶縁耐力Between contacts and coil : 2,000VAC / 1min (Leakage current 1mA)
Between contacts : 1,000VAC / 1min (Leakage current 1mA)
耐振動性10~55Hz Dual amplitude : 1.0mm
耐衝撃性10G (Half a wave of pulses of sine : 11ms)
周囲温度-55 ~ +70℃
湿度35% ~ 85% RH
重量Approx. 35g

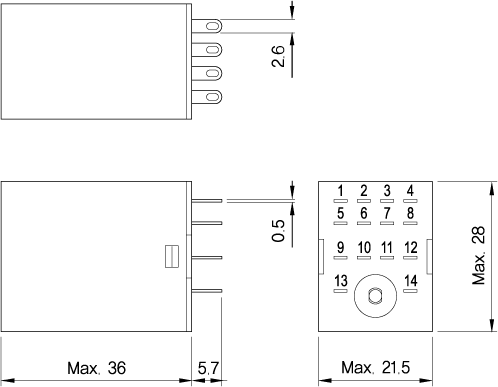

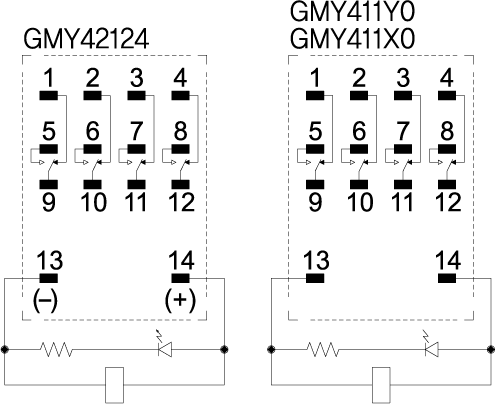

リレー　外形寸法図および結線図

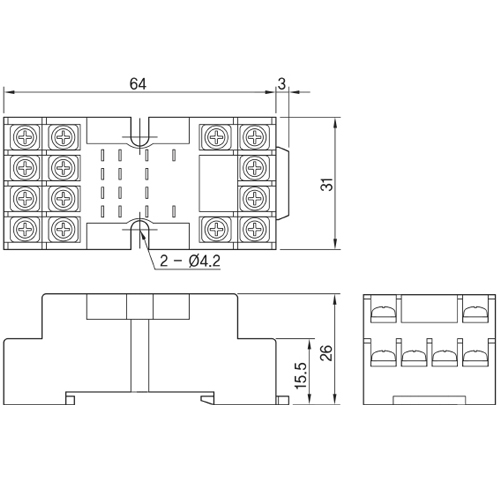

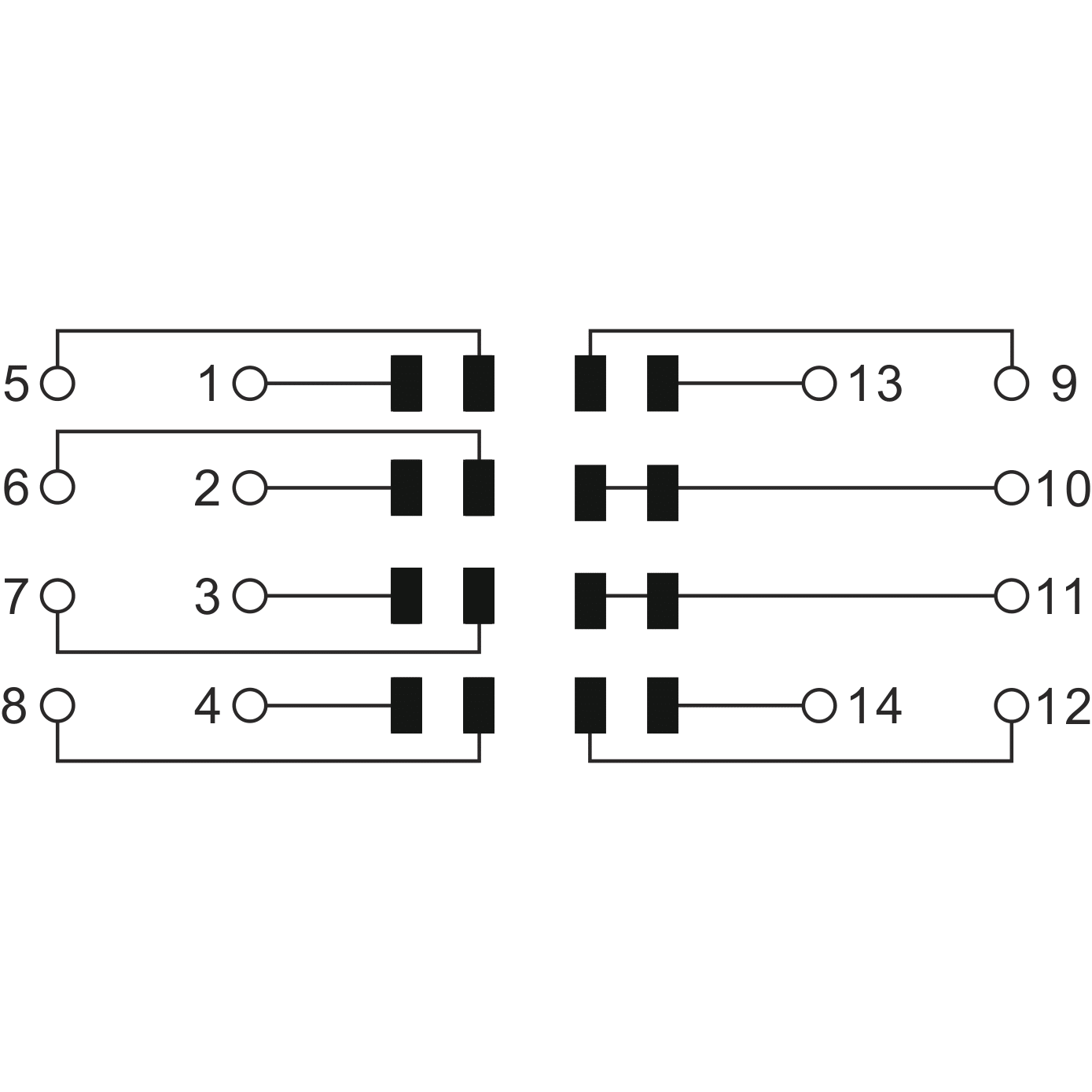

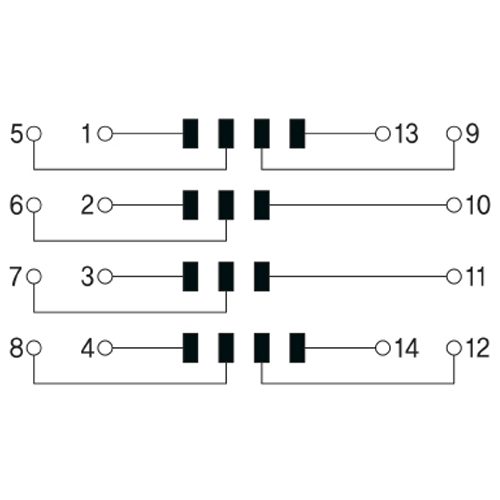

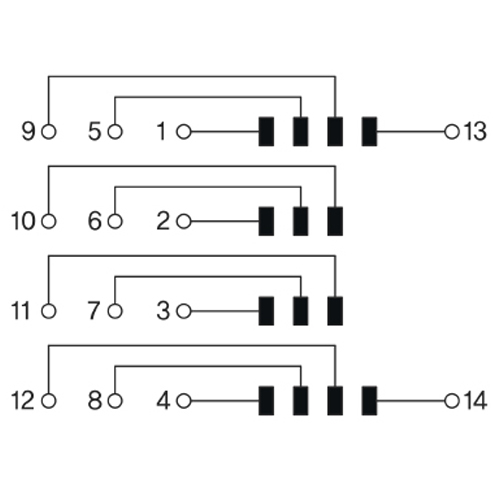

ソケット　外形寸法図および結線図

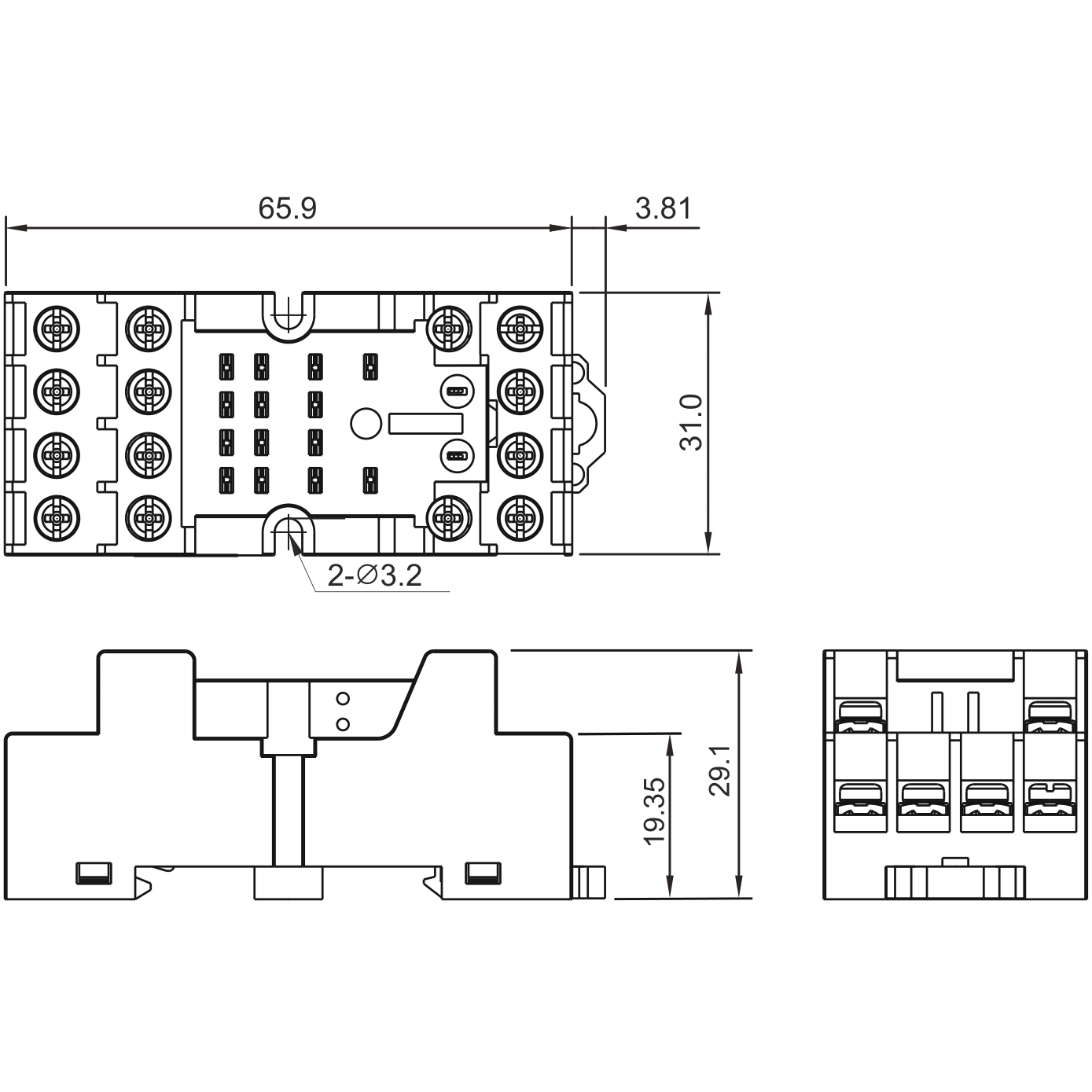

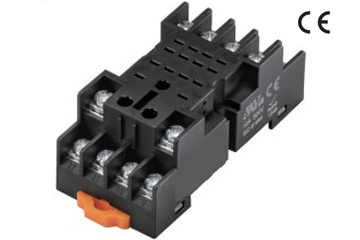

・SMY41S-E

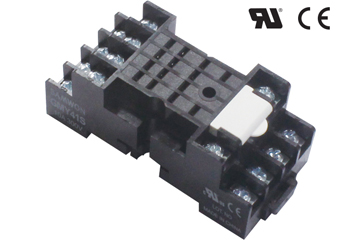

・GMY41S

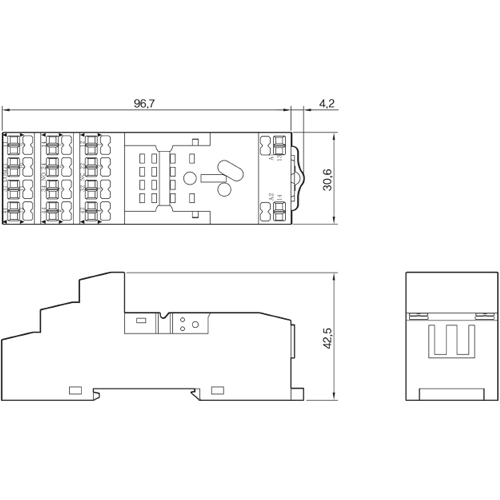

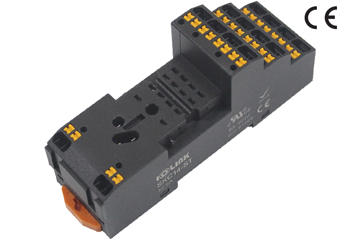

・SKC14-ST
