  5. SMY4シリーズ

SMY4シリーズ

リレーターミナルねじ式リレーターミナル

汎用MY形 4PDTリレー

特長

汎用MY形リレー

◎Sequence 制御および電源スイッチングに適した汎用リレーとして4極 5A(抵抗負荷)の負荷開閉が可能

接点動作表示部適用

◎コイル入力電圧確認用LEDと接点操作表示部の適用で入力電圧および接点動作表示部の確認が容易

高信頼性リレー

◎内部電圧2,000VAC(コイル－接点の間)の高信頼性リレー

UL,CE認証取得

モデル一覧

Modelコイル
定格電圧		タイプターミナル接点構成ソケット
(別売)
SMY4212424VDCCoil : LED indicator
Contact : Opration indicator		Plug-in4PDTSMY41S-E
GMY41S
SKC14-ST
SMY411Y0200/220VAC
SMY411X0100/110VAC

コイル定格

 SMY42124SMY411Y0SMY411X0
定格電圧24VDC200/220VAC100/110VAC
定格電流37.5mA50Hz , 6.8mA / 60Hz , 5.8mA50Hz , 11.7mA / 60Hz , 10.0mA
コイル抵抗630Ω13,000Ω3,750Ω
動作電圧75% max.80% max. of rated voltage
復帰電圧10% min.30% min. of rated voltage
最大許容電圧110%110% of rated voltage (at 25℃)
消費電力approx. 0.9Wapprox. 1.2VA

接点定格

接点構成4PDT
定格電圧250VAC
定格電流5A (Resistive)
4A(Inductive AC250V , p.f=0.4)
1.8A(Inductive DC24V , L/R=7ms)
定格負荷
抵抗(AC-1)		5A at 250VAC , 5A at 30VDC
定格負荷
モーター(AC-15)		1/3HP , 240VAC　1/6HP , 120VAC
接点材質Ag alloy

リレー仕様

接点抵抗50mΩ max.
動作時間20ms max.
復帰時間20ms max.
電気的寿命1,800 operations/hr ≧ 2 × 10^5 cycles
機械的寿命18,000 operations/hr ≧ 1 × 10^7 cycles
絶縁抵抗500MΩ min. (at 500VDC)
絶縁耐力Between contacts and coil : 2,000VAC / 1min (Leakage current 1mA)
Between contacts : 1,000VAC / 1min (Leakage current 1mA)
耐振動性10~55Hz Dual amplitude : 1.0mm
耐衝撃性10G (Half a wave of pulses of sine : 11ms)
周囲温度-55 ~ +70℃
湿度35% ~ 85% RH
重量Approx. 35g

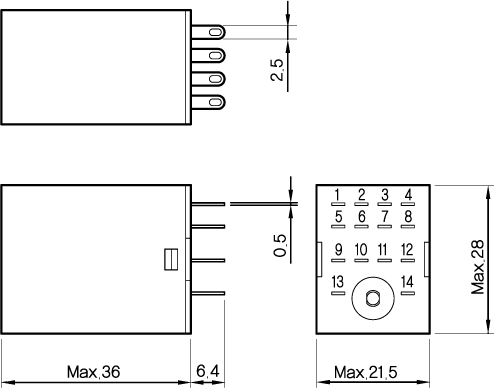

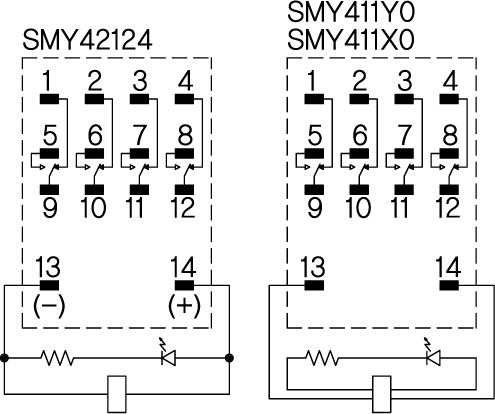

リレー　外形寸法図および結線図

ソケット　外形寸法図および結線図

・SMY41S-E
・GMY41S
・SKC14-ST
