  5. SDシリーズ

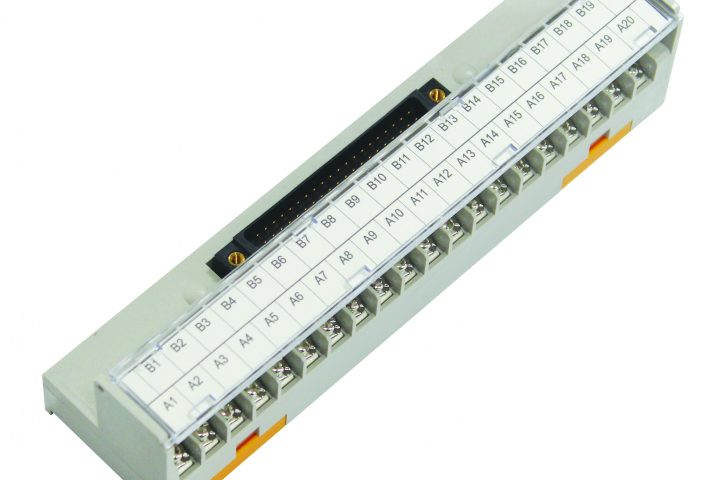

SDシリーズ

インターフェイス端子台ねじ式端子台

幅40㎜のスリム型端子台(7.62㎜Pitch)

<販売中止品のお知らせ>
後継機種の発売に伴い、SD-1H20S及びSD-1H40Sの販売を中止させて頂きます。
お手数をおかけしますが、代替製品(XTBシリーズ)への置き換えのご検討を宜しくお願い申し上げます。
なお、SD-4F40Sにつきましては引き続き販売致しますので、宜しくお願い申し上げます。

特長

コネクタ式シーケンサ及び専用コントローラー入・出力に最適

各種シーケンサ入・出力（コネクタ型）にコネクタ及びケーブルを使う一括接続で制御盤配線面積を大幅削除。

作業と保守メンテナンスが容易

ヒンジ式の透明な端子台カバーを使用しており作業と維持・保守に便利。
レール取付構造と中板固定用の穴があり設置がとても便利。

耐環境性と優れた安全構造

基板が外部に露出せず塵誇、水分等に対し電気的に安全な構造であり、外部ケースは難燃材質を使用。

モデル一覧

型式PLCメーカー極数(P)実装コネクタモデルケーブル側コネクタ製品寸法取付方法
SD-4F40S三菱電機
オムロン
富士電機
シーメンス
横河電機
32・64点入出力ユニット		401747053-11903404-1162*40スクリュー締結
DIN Rail(channel)

一般仕様

定格電圧125V AC / 125V DC
定格電流1A
絶縁抵抗100MΩ以上
(DC 500V)
耐電圧AC 600V 1min
適合電線1.25㎟/MAX
ねじ規格M3 x 10L
締付トルク12Kgf・㎝（1.2Nm)
端子台Modified PPO
保護カバーPolycarbonate
基板Epoxt 1.6t
使用周囲温度-10℃~+50℃
但し、結露がないこと
■ 適合端子

※SDシリーズの基本端子はY型で、O型端子適用製品は注文仕様となります

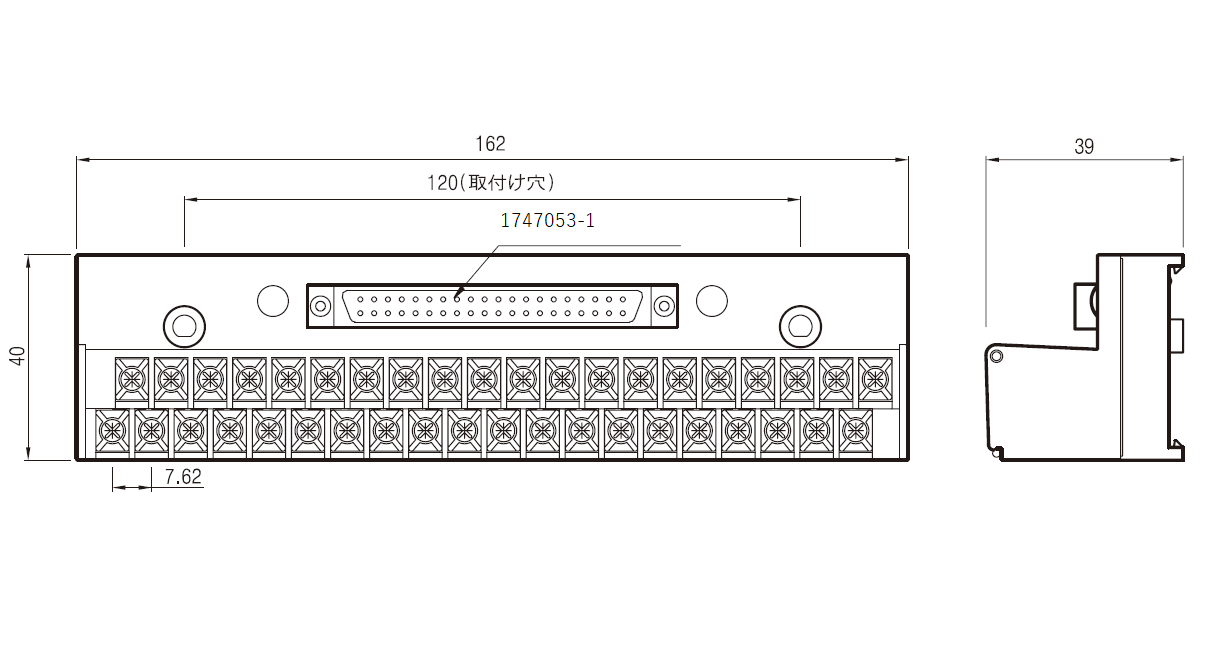

外形寸法図

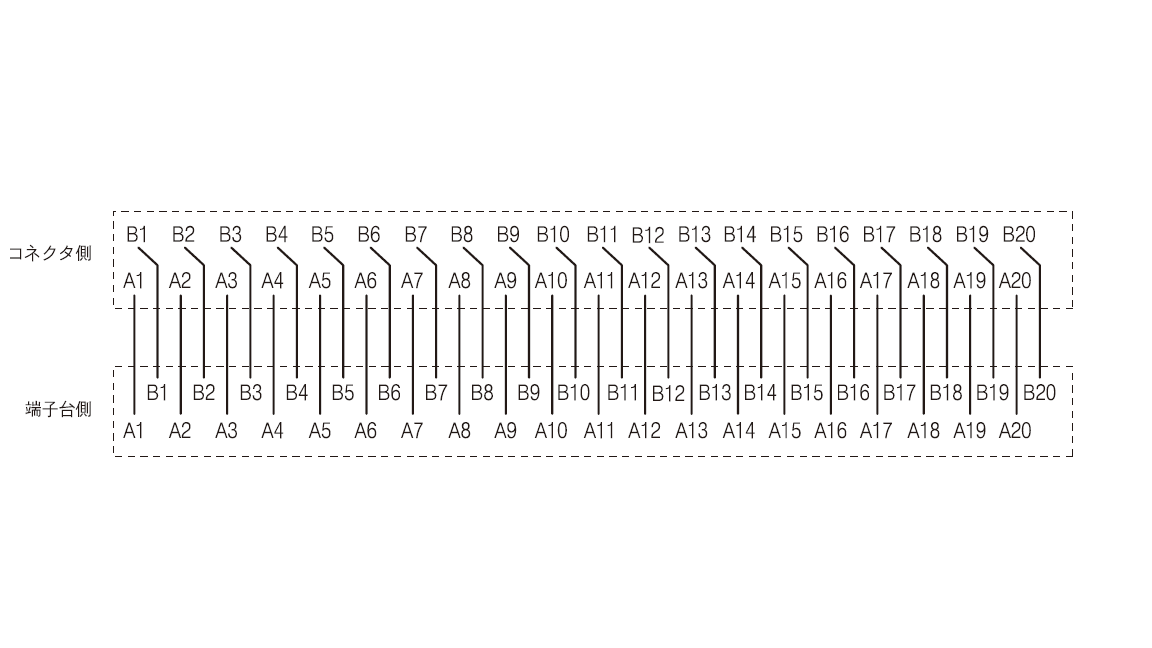

結線図
