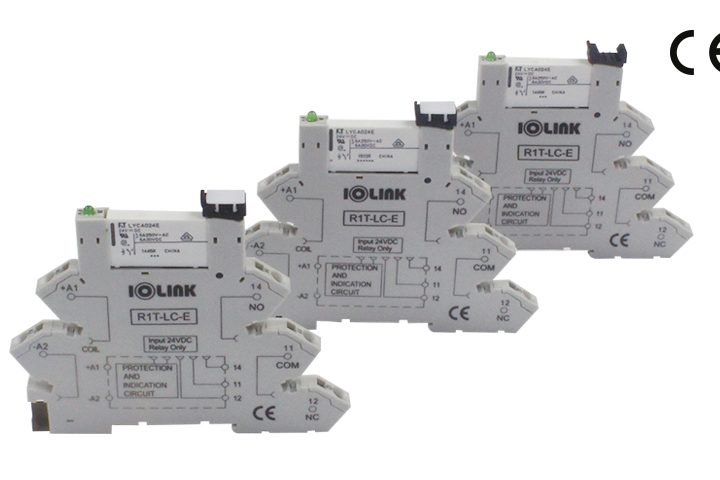

R1T-Eシリーズ
リレーターミナルプッシュ式リレーターミナル
C接点リレー搭載
リレー取外しに便利な取替レバー付き
特長
モデル一覧
| Model | 搭載リレー | I/O点数 | コイル 定格電圧 | 結線方式： 入力側 （リレーコイル側） | 結線方式： 出力側 （接点側） | コモン状態： 入力側 （リレーコイル側） | コモン状態： 出力側 （接点側） | サイズ (W x D x H ㎜) | 取付方法 |
|---|---|---|---|---|---|---|---|---|---|
| R1T-LC-E | FUJITSU FTR-LYCA024E | 1点 (1c x 1) | 24VDC | プッシュ式端子台 | プッシュ式端子台 | 独立 | 独立 | 6.2 x 95.0 x 76.6 | DINレール取付 |
リレー仕様
| 項目 | FTR-LYCA024E | |
|---|---|---|
| 接点 | 接点構成 | 1c |
| 接点容量 | 6A 250VAC 6A 24VDC |
|
| 最大通電電流 | 6A | |
| 最大開閉電圧 | 250VAC | |
| コイル | 定格電圧 | 24VDC |
| 感動電圧 | 15.9VDC以下 | |
| 開放電圧 | 1.2VDC以上 | |
| コイル抵抗(±10%) | 3,390Ω | |
| 定格消費電力 | 170mW | |
| 耐サージ電圧(接点-コイル間) | 6,000V | |
| 耐電圧(接点-コイル間) | 4,000VAC 1分間 | |
一般仕様
| ケース | PA66 | |
| 基板 | Epoxy基板 | |
| 導電板 | Phosphor Copper | |
| 適合電線 | 単線 | 0.5~2.5㎟ |
| 撚線 | UL : 14~20AWG IEC : 2.5㎟ |
|
| 電線脱皮長 | 7mm | |
| 使用周囲温度 | -40℃~+70℃ 但し、結露がないこと |
|

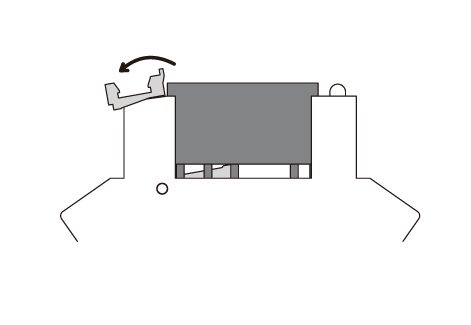

■ リレー交換方法

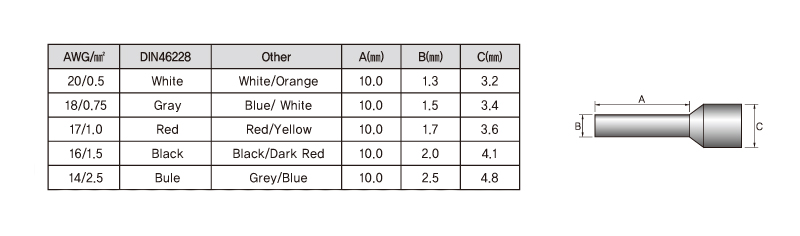

■ フェルールの選定 (撚線使用時)

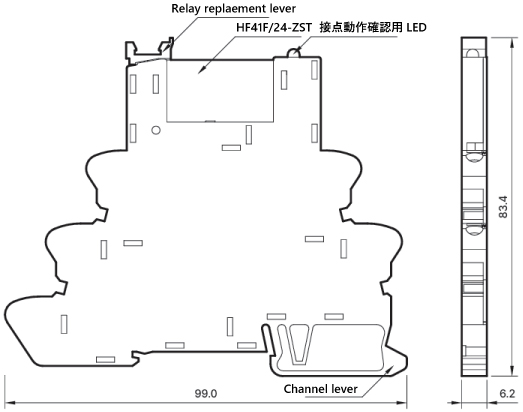

外形寸法図

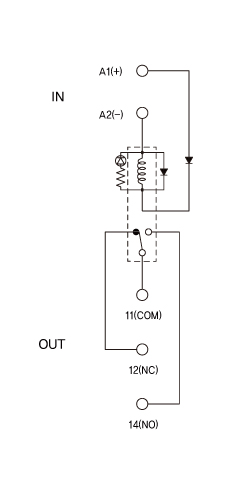

結線図
