  5. EPSシリーズ

EPSシリーズ

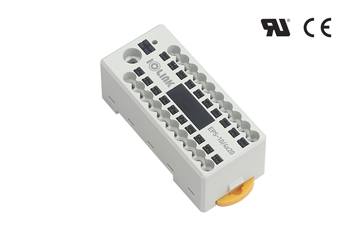

EPSシリーズ (超小型プッシュ式)

超小型プッシュ式、出力側：4㎟ x 20分岐
定格容量：300V/50A

特長

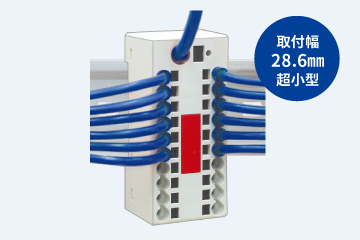

超小型プッシュ式電源分配ブロック

◎振動が激しい環境(工作機、船舶、専用機 等)、小型化が求められる環境(半導体、LCD/PDP装備 等)に最適

作業性および安全性の向上

◎チャンネル着脱レバーによりDIN Railへの直接取付が容易
◎ケース一体型につきブスバーよりショートや感電の危険性が少ない
◎300V、50A仕様でAC/DC環境にも使用可能
◎5種の本体色とカラーコードプレート付属により、ユーザー用途に合わせた使い分けが可能

規格対応

◎CEおよびUL認証を取得し、国際的な安全基準に適合

モデル一覧

モデル定格容量ケーブル仕様
一次側		ケーブル仕様
二次側		ケースカラーサイズ
(W x D x H ㎜)		取付方法
EPS-10/4*20-IVCE:300V 50A
UL:300V 40A		10㎟ x 1点4㎟ x 20点Ivory / アイボリー28.6 x 63.5 x 24.4DINレール取付
EPS-10/4*20-BKBlack / 黒
EPS-10/4*20-RDRed / 赤
EPS-10/4*20-BUBlue / 青
EPS-10/4*20-GNGreen / 緑

※ IVモデルには赤/黒/青/緑/茶/白色のカラーコードプレート付属
　 BK/RD/BU/GNモデルには白色のカラーコードプレートのみ付属

定格/仕様

定格電圧300V
定格電流CE50A
UL40A
一次側　適合電線単線AWG20～8 / 0.5～10㎟
撚り線AWG20～8 / 0.5～6㎟
二次側　適合電線単線AWG24～12 / 0.34～4㎟
撚り線AWG24～12 / 0.34～2.5㎟
電線脱皮長10～12㎜
使用周囲温度-10℃ ～ +50℃ (結露がないこと)

※ 撚り線使用時は必ずフェルール端子をご使用ください。
　 二次側で4.0㎟の撚り線を使用する場合は棒端子の使用を推奨します。

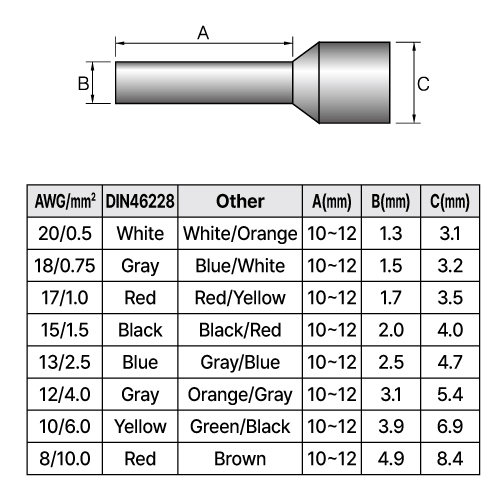

フェルール(Ferrule)の選定（撚り線使用時）

材質

カバー&ボタンPA66
導電板Copper, Tin plated
ばねStainless steel

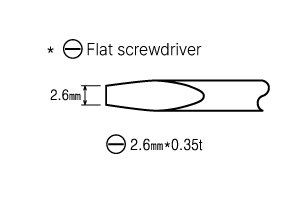

適合工具

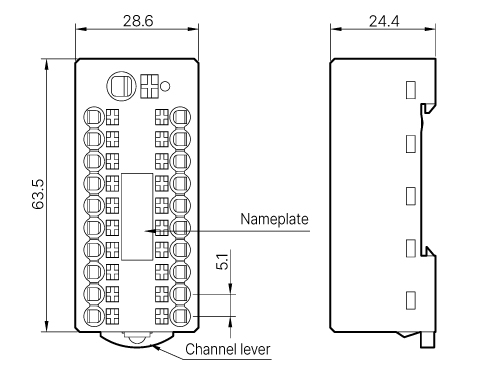

外形図

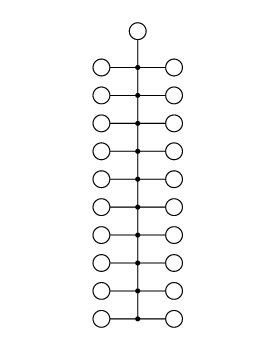

内部結線図
