  5. PLC接続用ケーブル一覧

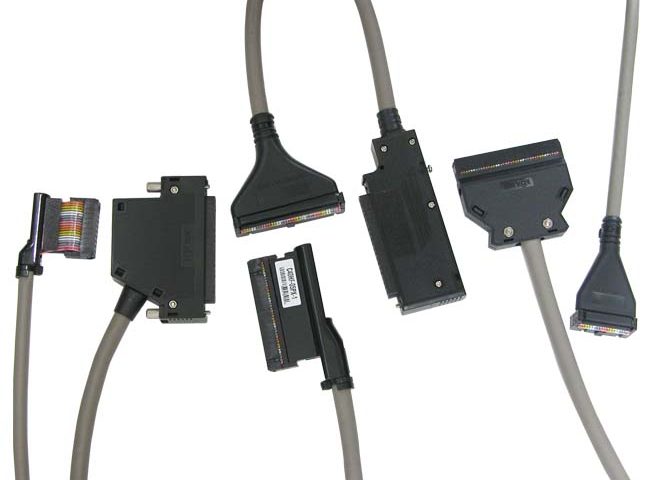

PLC接続用ケーブル一覧

I/OケーブルPLC接続用ケーブル

対応PLC :三菱電機・オムロン・横河電機・富士電機

特長

国内主要PLCメーカーに対応した接続ケーブル

◎対応メーカー：三菱電機・オムロン・横河電機・富士電機
◎メーカー推奨コネクタ使用で品質安定性を保証（一部相当品）
◎全製品専用フード適用し外観がきれい

各PLC型式別選定表

こちらよりご確認ください

ケーブル選定表
三菱電機 PLC対応
横河電機 PLC対応
富士電機 PLC対応
オムロン PLC対応

一般仕様

定格電流1A at 20℃
定格電圧30V DC
接触抵抗20mΩ min. with 100mA
※コネクタの接触抵抗
絶縁抵抗100MΩ min. at 500V DC
耐電圧500VAC for 1min
※コネクタの耐電圧
使用周囲温度-25℃～80℃
■ケーブル仕様
規格AWG28(7/0.127)
導体抵抗239Ω/km max. at 20℃
絶縁抵抗11MΩ/km min. at 20℃
UL規格No.2969 or No.20276
80℃ 30V
難燃性VW-1

モデル一覧

C40HF-□PX-※
PLC側コネクタタイコエレクトロニクス
端子台側コネクタオムロン
ケーブル形状片側L曲げ
結線※＝結線情報
1＝1対1結線
3＝富士電機MICREX-F用
オムロン SYSMAC C用
極数40
対応PLC
三菱電機PLC (iQ-R/Q/A1S)
横河電機PLC(FA-M3)
富士電機PLC(F70/F13)
C40HF-□PB-※
PLC側コネクタタイコエレクトロニクス
端子台側コネクタオムロン
ケーブル形状片側L曲げ
結線※＝結線情報
1＝1対1結線
3＝富士電機MICREX-F用
オムロン SYSMAC C用
極数40
対応機種
三菱電機PLC (iQ-R/Q/A1S)
横河電機PLC(FA-M3)
富士電機PLC(F70/F13)
C37HD-□PX-※
PLC側コネクタタイコエレクトロニクス
端子台側コネクタオムロン
ケーブル形状片側L曲げ
結線※＝結線情報
MI1＝QX81用
MI3＝A1SX81用
極数37
対応機種
三菱電機PLC (Q/A1S)
C37HD-□PB-※
PLC側コネクタタイコエレクトロニクス
端子台側コネクタオムロン
ケーブル形状片側L曲げ
結線※＝結線情報
MI1＝QX81用
MI3＝A1SX81用
極数37
対応機種
三菱電機PLC (Q/A1S)
C20HH-□SL-※
PLC側コネクタヒロセ電機
端子台側コネクタオムロン
ケーブル形状片側L曲げ
結線※＝結線情報
2A＝FX2NC用
極数20
対応機種
三菱電機PLC (FX2NC)
C20HH-□PU-※
PLC側コネクタヒロセ電機
端子台側コネクタオムロン
ケーブル形状片側L曲げ
結線※＝結線情報
極数20
対応機種
-
C40HH-□PH-※
PLC側コネクタヒロセ電機
端子台側コネクタオムロン
ケーブル形状ストレート
結線※＝結線情報
なし＝オムロンCJ1用
極数40
対応機種
オムロンPLC (CJ1）
C40HH-□PU-※
PLC側コネクタヒロセ電機
端子台側コネクタオムロン
ケーブル形状片側L曲げ
結線※＝結線情報
極数40
対応機種
-
R40HH-□SM-※
PLC側コネクタヒロセ電機 20P*2
端子台側コネクタオムロン
ケーブル形状PLC側分岐
片側L曲げ
結線※＝結線情報
極数40
対応機種
-
C20HH-□SM-※
PLC側コネクタオムロン
端子台側コネクタオムロン
ケーブル形状片側L曲げ
結線※＝結線情報
極数20
対応機種
-
R40HF-□PB-※
PLC側コネクタタイコエレクトロニクス
端子台側コネクタオムロン20P*2
ケーブル形状端子台側分岐
片側L曲げ
結線※＝結線情報
極数40
対応機種
-
R37HD-□PB-※
PLC側コネクタタイコエレクトロニクス
端子台側コネクタオムロン20P*2
ケーブル形状端子台側分岐
片側L曲げ
結線※＝結線情報
極数37
対応機種
-
R40HH-□PH-※
PLC側コネクタヒロセ電機
端子台側コネクタオムロン20P*2
ケーブル形状端子台側分岐
ストレート
結線※＝結線情報
極数40
対応機種
-
C40HH-□SB-0
PLC側コネクタオムロン
端子台側コネクタオムロン
ケーブル形状ストレート
結線汎用1：1
極数40
対応機種
-
