  5. R32C-Eシリーズ

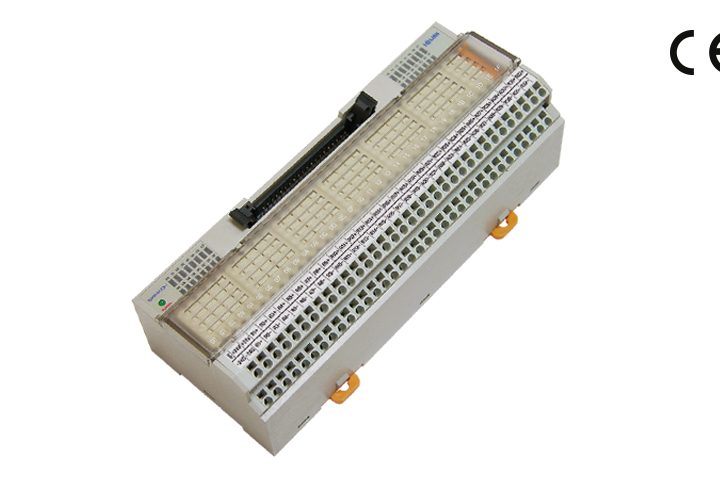

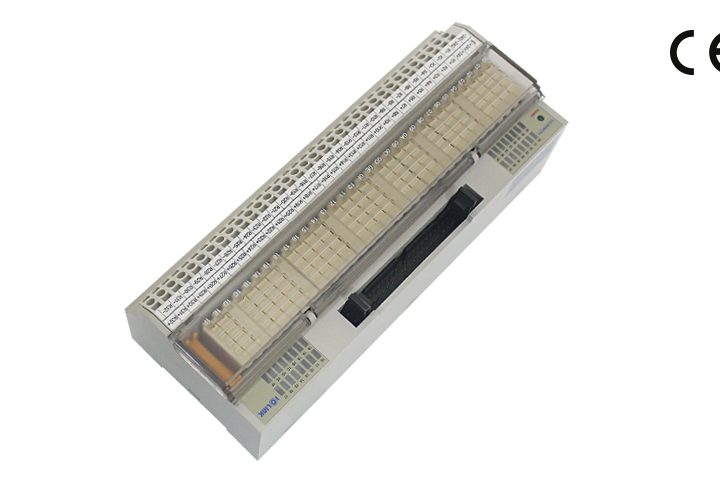

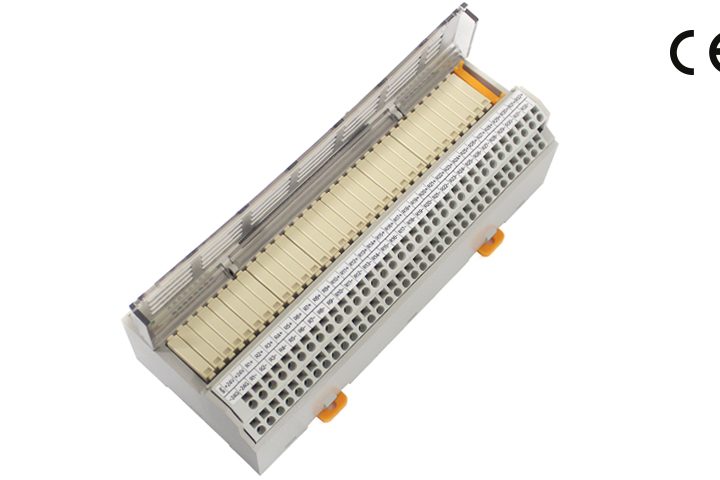

R32C-Eシリーズ

リレーターミナルプッシュ式リレーターミナル

1a、5Aリレー搭載 32点MILコネクタターミナル
用途に応じて接点保護回路の有無やコモン点数を選べる

特長

配線効率の向上

◎端子台にプッシュ式を採用している為、作業効率向上に貢献できます

使いやすさに応じたコモン仕様

◎ユーザーの用途に応じて単独/4点/8点コモンを選べる

便利な機能

◎接点保護回路により接点開閉時に発生するアーク電流等から接点およびリレーを保護

モデル一覧（TAKAMISAWA NYPリレー搭載）

Model
(分離ボタン無し)		Model
(分離ボタン有り)		搭載リレーI/O点数コイル
定格電圧		結線方式：
入力側
（リレーコイル側）		結線方式：
出力側
（接点側）		コモン状態：
入力側
（リレーコイル側）		コモン状態：
出力側
（接点側）		接点保護回路サイズ
(W x D x H ㎜)		取付方法
R32C-YN-8ER32C-YN-8E/BTAKAMISAWA
NYP-24W-K		32点
(1a x 32)		24VDCコネクタ
MIL-C-83503準拠品(40Pin)		プッシュ式端子台
(44P)		NPN8点/2Pコモン無し178.5 x 70.0 x 52.2DINレール取付
R32C-YN-CR32C-YN-C/Bプッシュ式端子台
(68P)		独立
R32C-YN-4CR32C-YN-4C/B4点/4Pコモン
R32C-YN-8CR32C-YN-8C/B8点/8Pコモン
R32C-YP-8ER32C-YP-8E/BPNP8点/2Pコモン
R32C-YP-CR32C-YP-C/B独立
R32C-YP-4CR32C-YP-4C/B4点/4Pコモン
R32C-YP-8CR32C-YP-8C/B8点/8Pコモン
R32C-YN-8EVR32C-YN-8EV/BNPN8点/2Pコモン有り
R32C-YN-CVR32C-YN-CV/B独立
R32C-YN-4CVR32C-YN-4CV/B4点/4Pコモン
R32C-YN-8CVR32C-YN-8CV/B8点/8Pコモン
R32C-YP-8EVR32C-YP-8EV/BPNP8点/2Pコモン
R32C-YP-CVR32C-YP-CV/B独立
R32C-YP-4CVR32C-YP-4CV/B4点/4Pコモン
R32C-YP-8CVR32C-YP-8CV/B8点/8Pコモン

モデル一覧（PANASONIC PA-Nリレー搭載）

Model
(分離ボタン無し)		Model
(分離ボタン有り)		搭載リレーI/O点数コイル
定格電圧		結線方式：
入力側
（リレーコイル側）		結線方式：
出力側
（接点側）		コモン状態：
入力側
（リレーコイル側）		コモン状態：
出力側
（接点側）		接点保護回路サイズ
(W x D x H ㎜)		取付方法
R32C-NS5A-8ER32C-NS5A-8E/BPANASONIC
APAN3124		32点
(1a x 32)		24VDCコネクタ
MIL-C-83503準拠品(40Pin)		プッシュ式端子台
(44P)		NPN8点/2Pコモン無し178.5 x 70.0 x 52.2DINレール取付
R32C-NS5A-CR32C-NS5A-C/Bプッシュ式端子台
(68P)		独立
R32C-NS5A-4CR32C-NS5A-4C/B4点/4Pコモン
R32C-NS5A-8CR32C-NS5A-8C/B8点/8Pコモン
R32C-PS5A-8ER32C-PS5A-8E/BPNP8点/2Pコモン
R32C-PS5A-CR32C-PS5A-C/B独立
R32C-PS5A-4CR32C-PS5A-4C/B4点/4Pコモン
R32C-PS5A-8CR32C-PS5A-8C/B8点/8Pコモン
R32C-NS5A-8EVR32C-NS5A-8EV/BNPN8点/2Pコモン有り
R32C-NS5A-CVR32C-NS5A-CV/B独立
R32C-NS5A-4CVR32C-NS5A-4CV/B4点/4Pコモン
R32C-NS5A-8CVR32C-NS5A-8CV/B8点/8Pコモン
R32C-PS5A-8EVR32C-PS5A-8EV/BPNP8点/2Pコモン
R32C-PS5A-CVR32C-PS5A-CV/B独立
R32C-PS5A-4CVR32C-PS5A-4CV/B4点/4Pコモン
R32C-PS5A-8CVR32C-PS5A-8CV/B8点/8Pコモン

リレー仕様

項目NYP-24W-KAPAN3124
接点接点構成1a1a
接点容量5A 250VAC
5A 30VDC		5A 250VAC
5A 30VDC
最大通電電流5A5A
最大開閉電圧270VAC
125VDC		250VAC
110VDC
コイル定格電圧24VDC24VDC
感動電圧16.1VDCコイル定格電圧の70%V以下
開放電圧2.4VDCコイル定格電圧の5%V以下
コイル抵抗(±10%)4,800Ω5,236Ω
定格消費電力120mW110mW
耐サージ電圧(接点-コイル間)5,080V6,000V
耐電圧(接点-コイル間)3,000VAC 1分間3,000VAC 1分間

一般仕様

端子台PA66
導電板Copper、Tin plated
スプリングStainless steel
ケースModified PPO
基板Epoxy 1.6t / 2oz
適合電線単線0.5~1.5㎟
撚線UL : 17~22AWG
IEC : 1.0㎟
電線脱皮長9~10㎜

※撚線使用時は必ずフェルールをご使用ください。

■ 分離ボタンの使い方
■ フェルールの選定方法

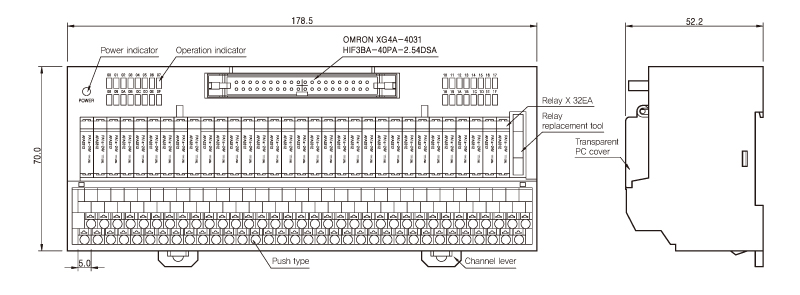

外形寸法図

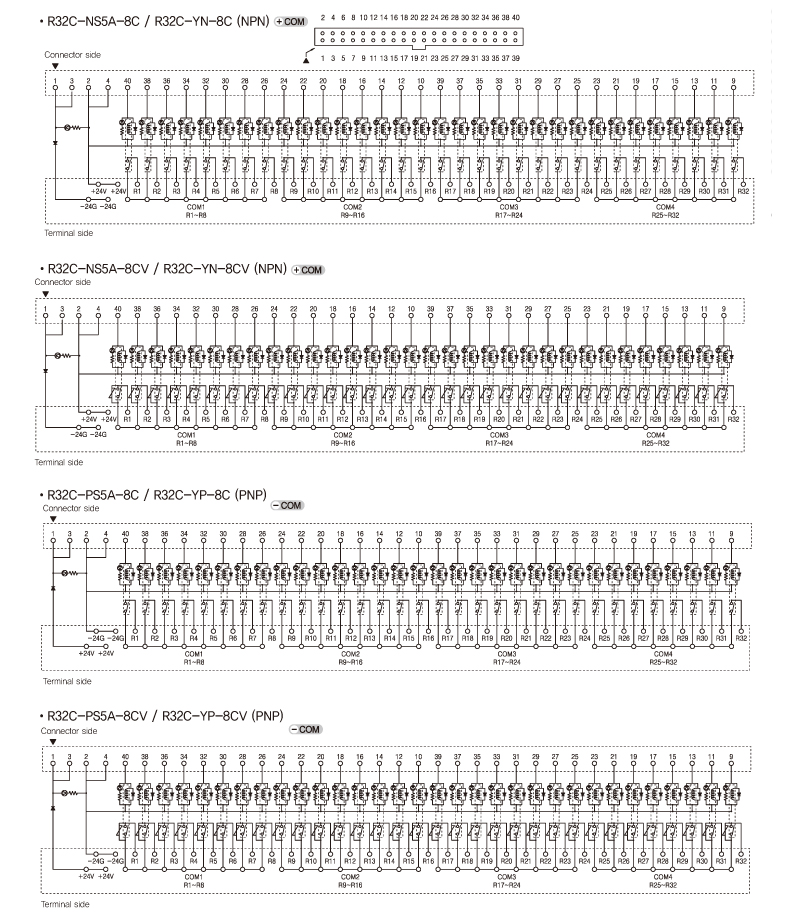

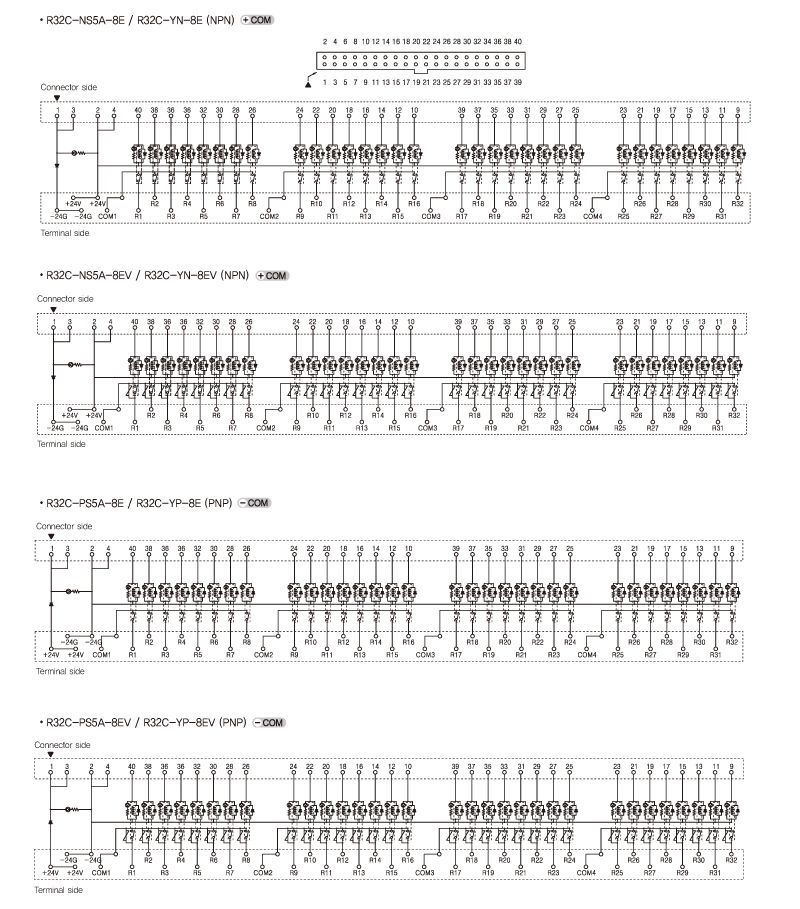

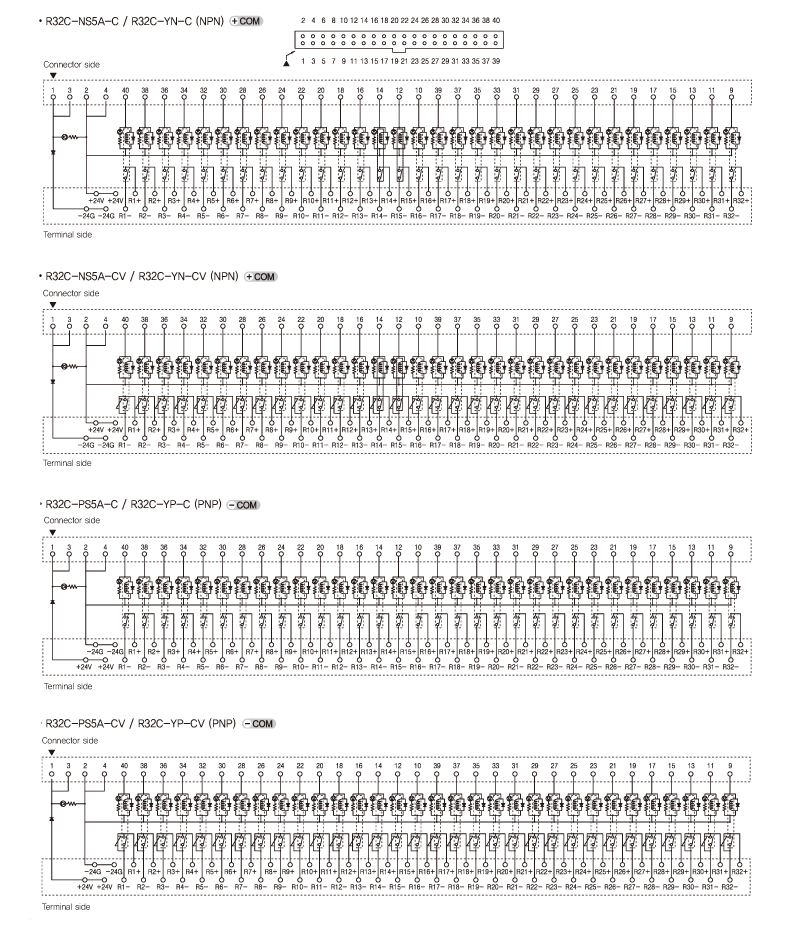

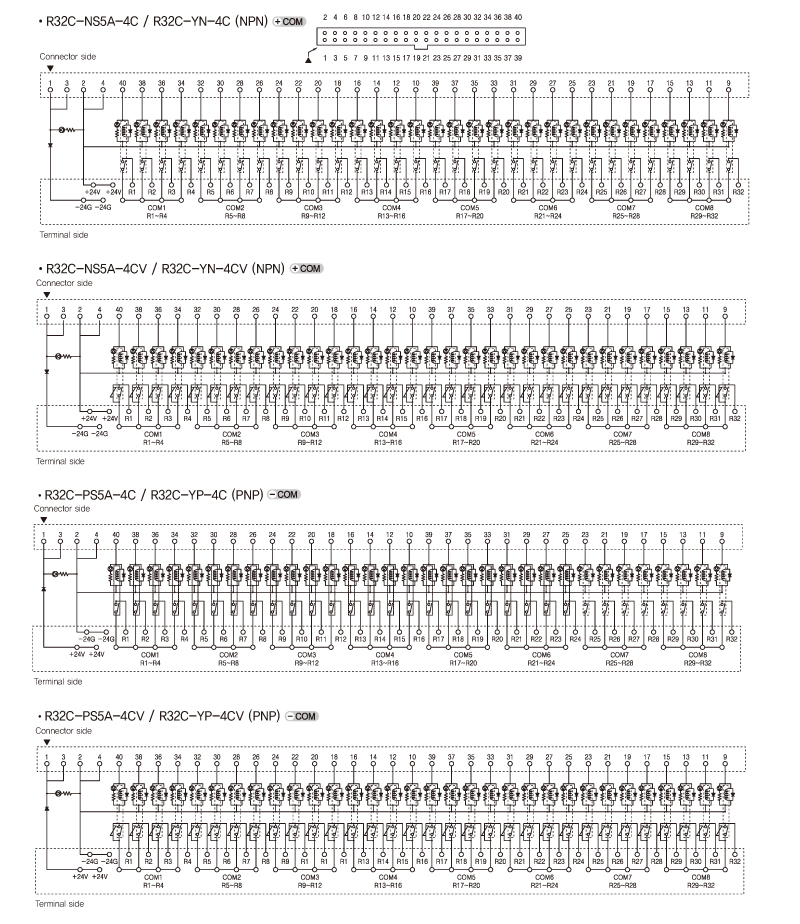

結線図
