  5. XTB-PLCシリーズ

XTB-PLCシリーズ

インターフェイス端子台ねじ式端子台

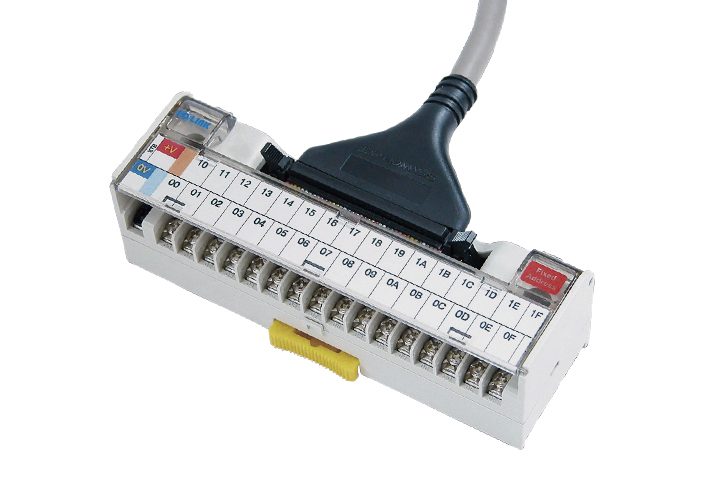

32点PLC専用端子台(7.0㎜Pitch)

特長

使用しない端子を減らした最小サイズ

◎32点PLC専用端子台をI/O 32P、電源 2P(34P)で構成し、既存の40極端子台のI/O配線時に使用していなかった端子をなくすことで最小化を実現

作業および補修メンテナンスが簡単

◎チャンネルロッキング構造のクリップを適用し、DINレール装着するときストッパーが不要で空間節約が可能に

耐環境性・安全性に優れる

◎PCBが外部に露出することない一体型　粉塵・水気等、電気的に安全な構造
◎外部ケースは難燃性材質を使用

CAD図面

モデル一覧

型式PLCメーカー適用PLCカード適用ケーブル極数(P)実装コネクタモデルケーブル側コネクタ製品寸法取付方法
XTB-ME1三菱電機
Q
A1S		QX41/QX42/
QY41P/QY42P/
A1SX41/A1SX42/
A1SY41/A1SY42/
A1SY82/A1SH42		C40HF-□PX-1電源：2P
I/O：32P		HIF-3BA-40PA-2.54DSAHIF-3BA-40D-2.54R131.0*40.5スクリュー締結
DIN Rail(channel)
XTB-ME2QX81C37HD-□PX-MI1
A1SX81C37HD-□PX-MI3
XTB-ME3QY81PC37HD-□PX-MI1
A1SY81PC37HD-□PX-MI3
XTB-SM1シーメンス
S7-300		6ES7 321-1BL00-0AA0
6ES7 322-1BL00-0AA0
6ES7 323-1BL00-0AA0		R40HH-□SM

一般仕様

定格電圧125V AC / 24V DC
定格電流電源 2A
I/O 0.5A
絶縁抵抗100MΩ以上
(DC 500V)
耐電圧AC 500V 1min
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格M3 x 6L
締付トルク7~8Kgf・㎝（0.68~0.78Nm)
端子台Modified PPO
保護カバーPolycarbonate
基板Epoxt 1.6t
使用周囲温度-10℃~+50℃
但し、結露がないこと
■ 適合端子

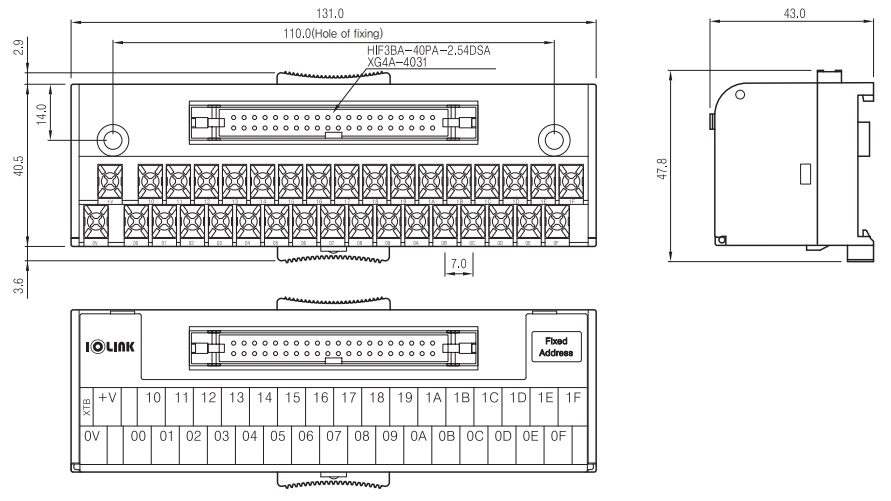

外形寸法図

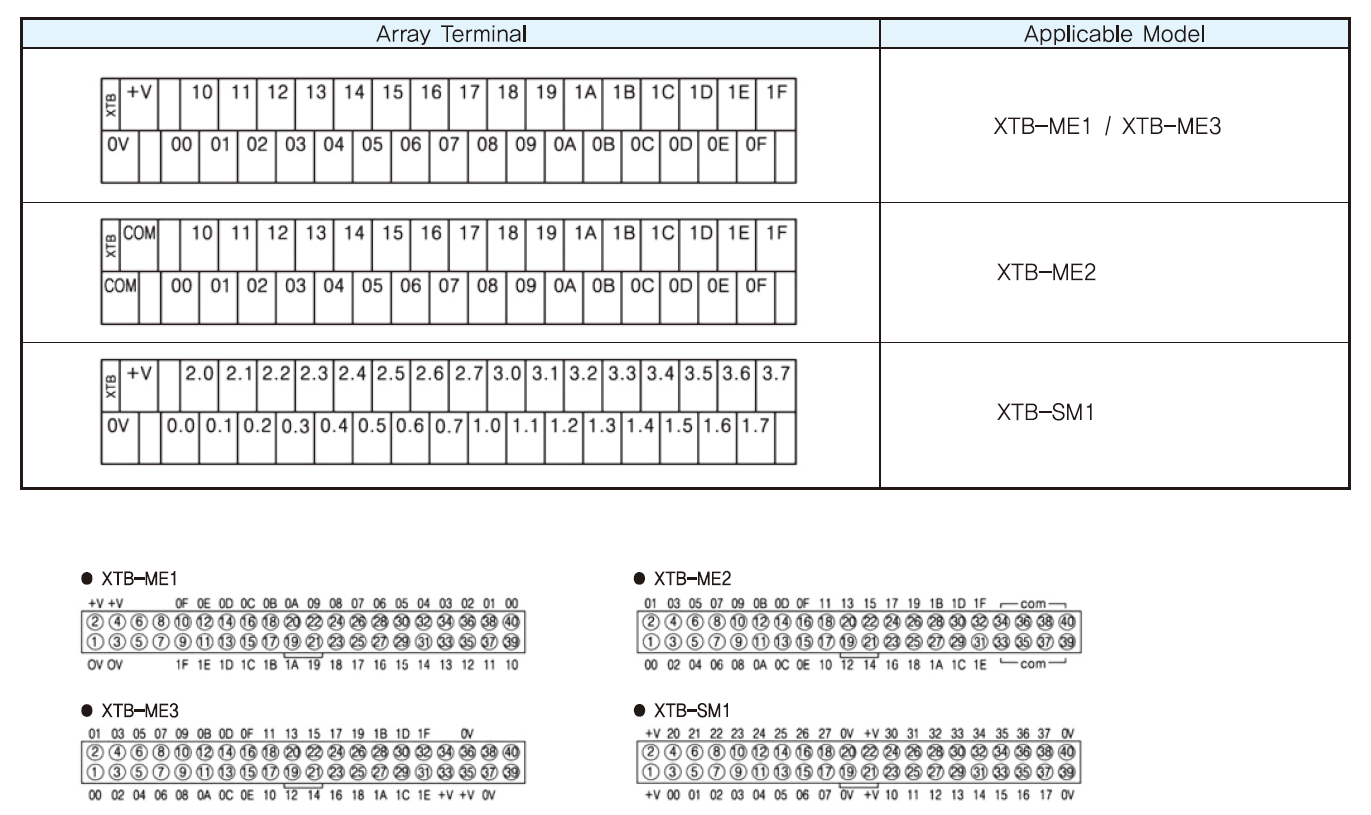

結線図
