R16C-Bシリーズ

リレーターミナルねじ式リレーターミナル

1a、5Aリレー搭載 16点MILコネクタターミナル
独立コモンかつリレー2種から選べ、自由度が高い

特長

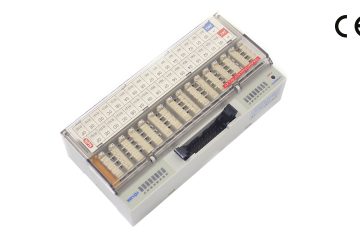

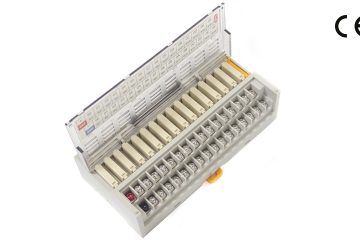

超小型16点リレーターミナル

◎独立コモンながら、サイズ 143.6㎜ x 70.0㎜ x 39.5㎜を実現

長寿命型および経済型の2機種ラインナップ

◎誘導性負荷、開閉頻度やノイズが多い負荷に適した長寿命型TAKAMISAWA NYPリレー
◎コストを意識した経済型PANASONIC PA-Nリレー

優れた安全性

◎コイル側にサージ吸収回路を搭載し、コントローラ回路の保護と誤作動を防止

便利な機能

◎接点動作確認用LEDが付いており、動作状態の確認が容易
◎レールに取付出来る構造で作業が容易
◎リレー交換工具が付属しており、維持/保守が容易
◎付属のショートバーで配線が容易

モデル一覧

Model搭載リレーI/O点数コイル
定格電圧
結線方式:
入力側
(リレーコイル側)
結線方式:
出力側
(接点側)
コモン状態:
入力側
(リレーコイル側)
コモン状態:
出力側
(接点側)
付属品サイズ
(W x D x H ㎜)
取付方法
R16C-YNCTAKAMISAWA
NYP-24W-K
16点
(1a x 16)
24VDCコネクタ
MIL-C-83503準拠品(20Pin)
ねじ式端子台NPN独立8Pショートバー
x 2
143.6 x 70.0 x 39.5DINレール取付
R16C-YPCPNP
R16C-NS5A-34PPANASONIC
APAN3124
NPN
R16C-PS5A-34PPNP

リレー仕様

項目NYP-24W-KAPAN3124
接点接点構成1a1a
接点容量5A 250VAC
5A 30VDC
5A 250VAC
5A 30VDC
最大通電電流5A5A
最大開閉電圧270VAC
125VDC
250VAC
110VDC
コイル定格電圧24VDC24VDC
感動電圧16.1VDCコイル定格電圧の70%V以下
開放電圧2.4VDCコイル定格電圧の5%V以下
コイル抵抗(±10%)4,800Ω5,236Ω
定格消費電力120mW110mW
耐サージ電圧(接点-コイル間)5,080V6,000V
耐電圧(接点-コイル間)3,000VAC 1分間3,000VAC 1分間

一般仕様

ケースModified PPO
保護カバーPolycarbonate
基板Epoxy 1.6t / 2oz
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格M3 x 6L
締付トルク7~8Kgf・cm
(0.68~0.78N・m)
使用周囲温度-10℃~+50℃
但し、結露がないこと
■ 適合端子

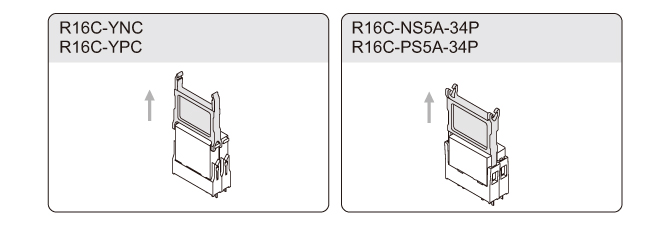

■ リレー交換方法

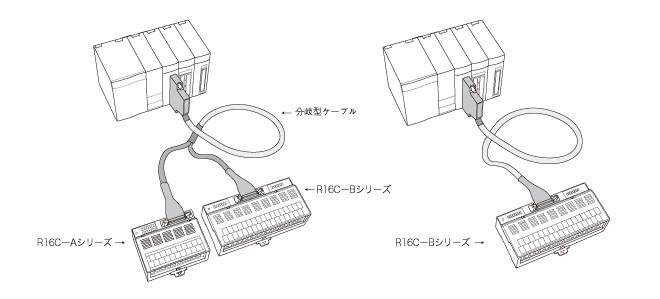

■ PLC接続例

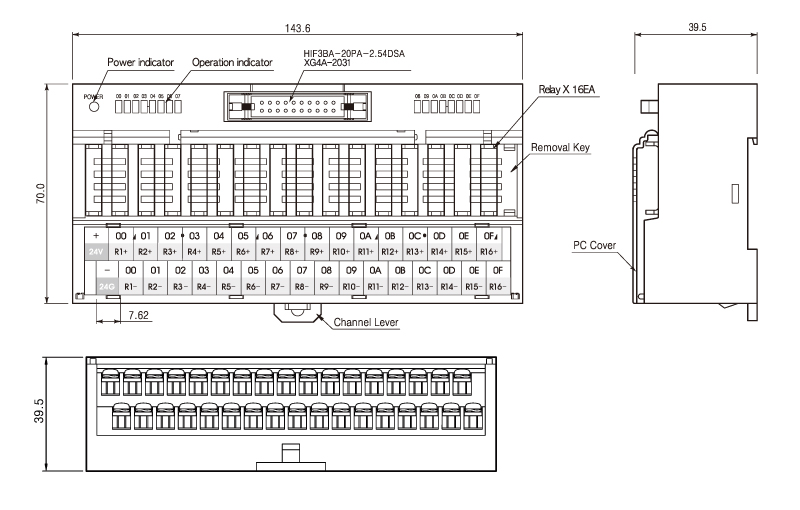

外形寸法図

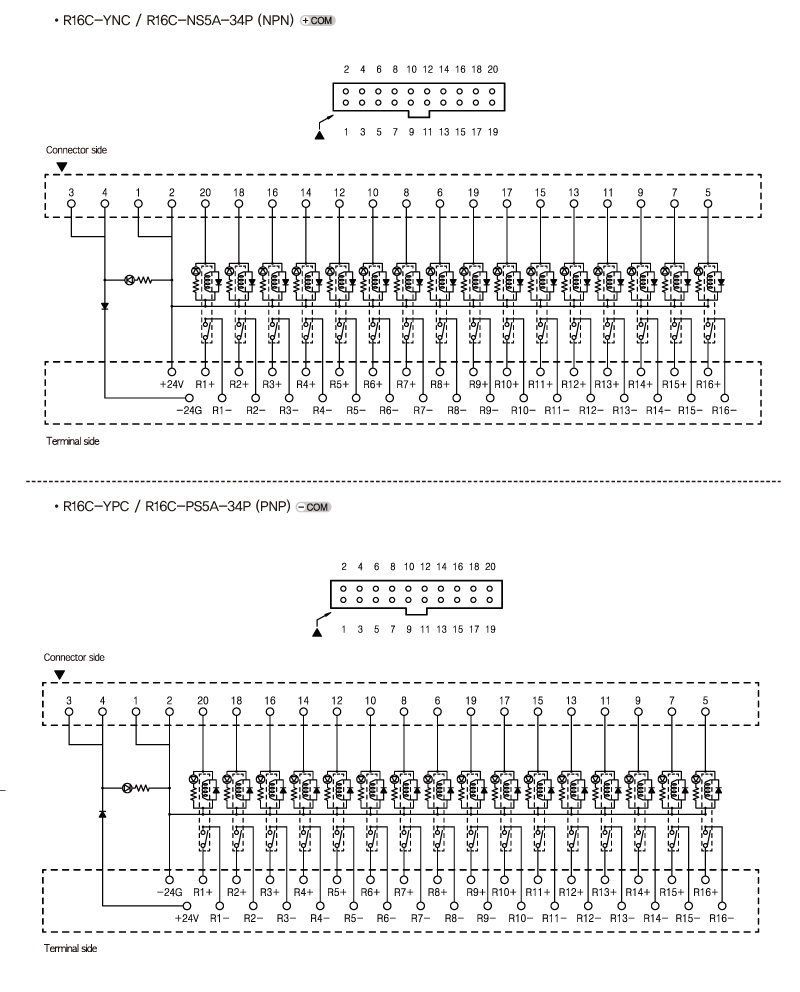

結線図
