  5. R16T/R32Tシリーズ

R16T/R32Tシリーズ

リレーターミナルねじ式リレーターミナル

1a、5Aリレー搭載 16/32点ターミナル
両端が端子台なので、コネクタを使用しない用途に

特長

入出力両端が端子台のリレーターミナル

◎端子台が取り付けられているPLC I/O等を利用する際に、コネクタを介さず、直接配線して利用可能

長寿命型および経済型の2機種ラインナップ

◎誘導性負荷、開閉頻度やノイズが多い負荷に適した長寿命型TAKAMISAWA NYPリレー
◎コストを意識した経済型PANASONIC PA-Nリレー

優れた安全性に貢献

◎コイル側にサージ吸収回路を搭載し、コントローラ回路保護と誤作動を防止

便利な機能

◎接点動作確認用LEDが付いており、動作状態の確認が容易
◎レールに取付出来る構造で作業が容易
◎リレー交換工具が付属しており、維持/保守が容易

CAD図面
3D 図

モデル一覧

Model搭載リレーI/O点数コイル
定格電圧		結線方式：
入力側
（リレーコイル側）		結線方式：
出力側
（接点側）		コモン状態：
入力側
（リレーコイル側）		コモン状態：
出力側
（接点側）		サイズ
(W x D x H ㎜)		取付方法

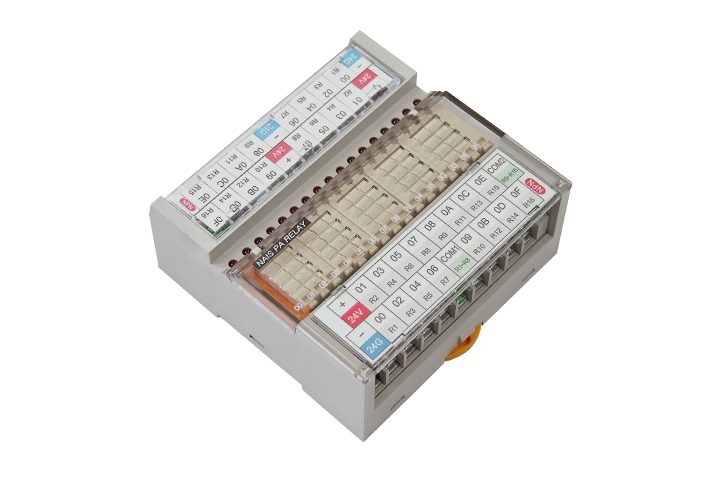

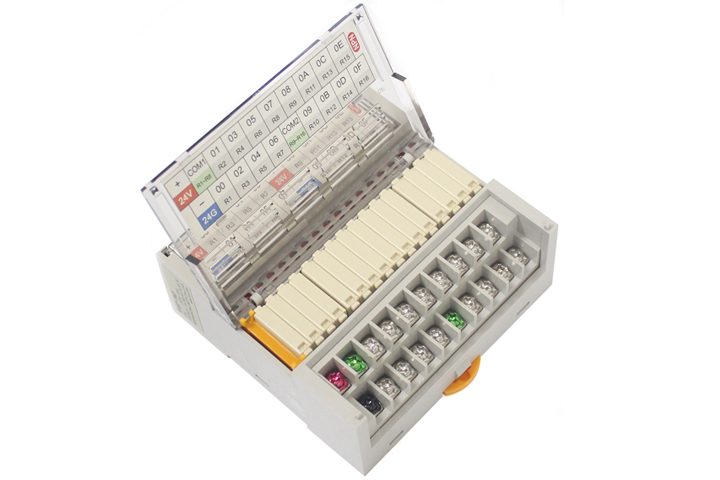

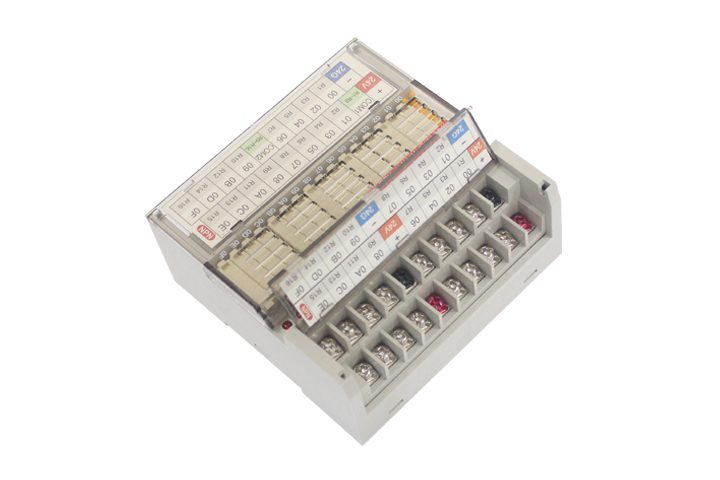

R16T-YNTTAKAMISAWA
NYP-24W-K		16点
(1a x 16)		24VDCねじ式端子台
(20P)		ねじ式端子台
(20P)		NPN8点コモン90.6 x 88.0 x 39.5DINレール取付
R16T-YPTPNP
R16T-NS5A-20PPANASONIC
APAN3124		NPN
R16T-PS5A-20PPNP

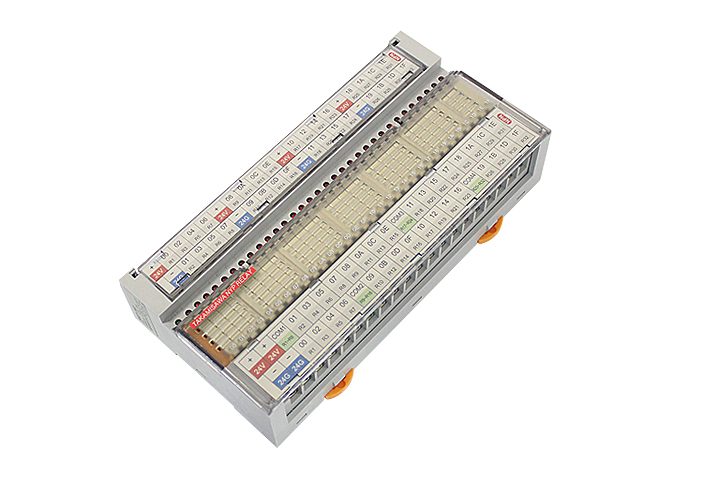

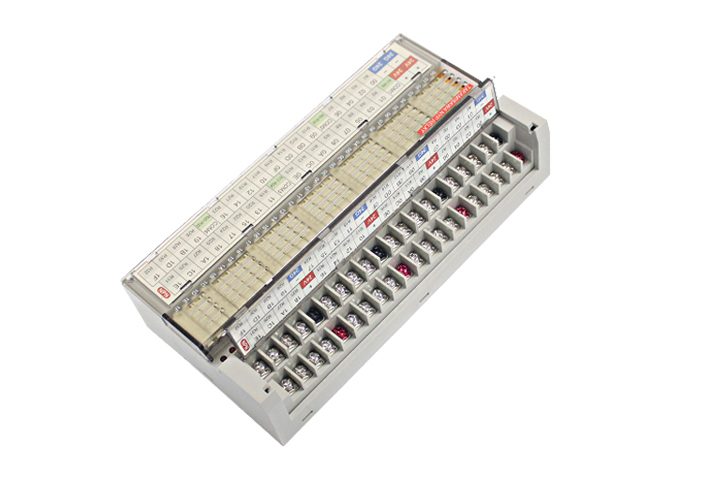

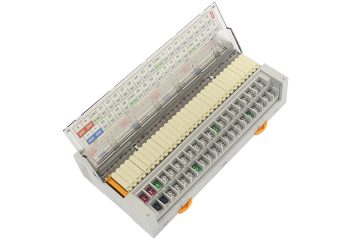

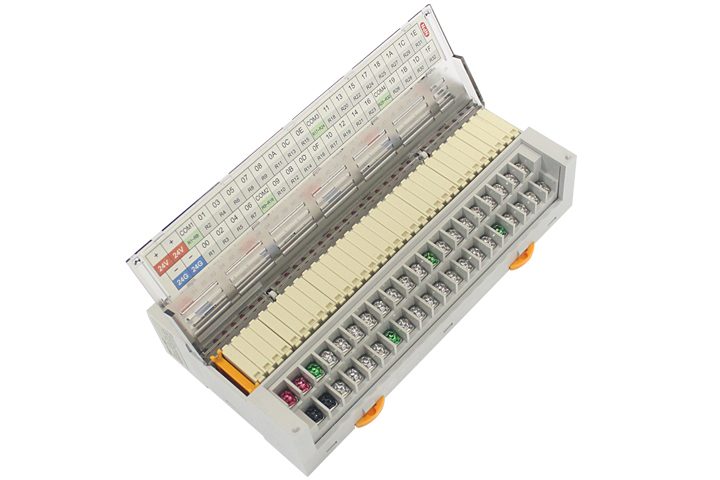

R32T-YNTTAKAMISAWA
NYP-24W-K		32点
(1a x 32)		ねじ式端子台
(40P)		ねじ式端子台
(40P)		NPN174.0 x 88.0 x 39.5
R32T-YPTPNP
R32T-NS5A-40PPANASONIC
APAN3124		NPN
R32T-PS5A-40PPNP

リレー仕様

項目NYP-24W-KAPAN3124
接点接点構成1a1a
接点容量5A 250VAC
5A 30VDC		5A 250VAC
5A 30VDC
最大通電電流5A5A
最大開閉電圧270VAC
125VDC		250VAC
110VDC
コイル定格電圧24VDC24VDC
感動電圧16.1VDCコイル定格電圧の70%V以下
開放電圧2.4VDCコイル定格電圧の5%V以下
コイル抵抗(±10%)4,800Ω5,236Ω
定格消費電力120mW110mW
耐サージ電圧(接点-コイル間)5,080V6,000V
耐電圧(接点-コイル間)3,000VAC 1分間3,000VAC 1分間

一般仕様

ケースModified PPO
保護カバーPolycarbonate
基板Epoxy 1.6t / 2oz
適合電線AWG22~16
(1.5㎟/MAX)
ねじ規格M3 x 6L
締付トルク7~8Kgf・cm
(0.68~0.78N・m)
使用周囲温度-10℃~+50℃
但し、結露がないこと

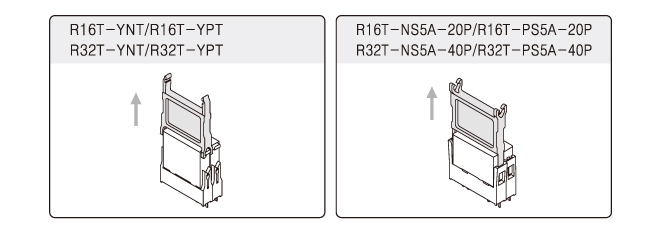

■ リレー交換方法
■ 適合端子

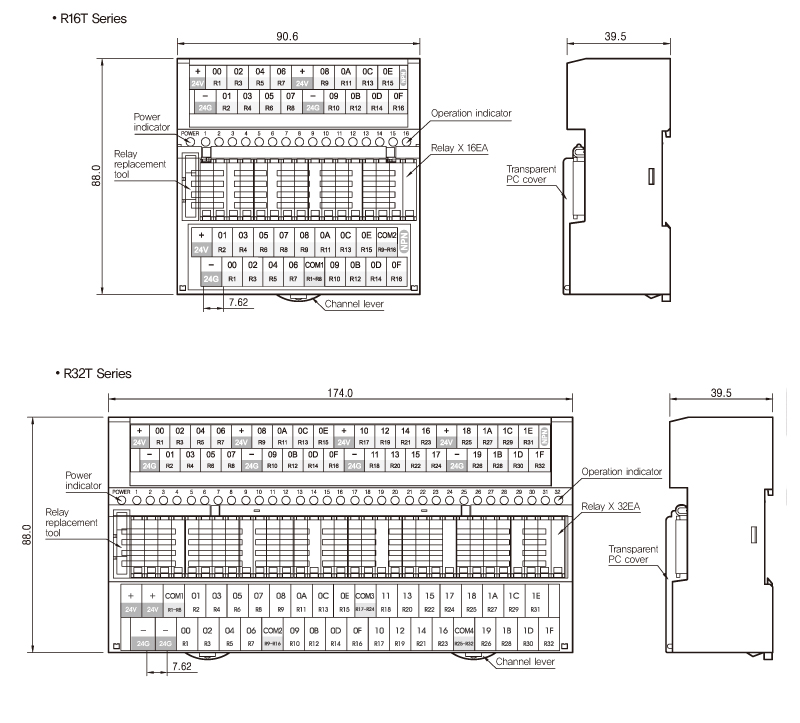

外形寸法図

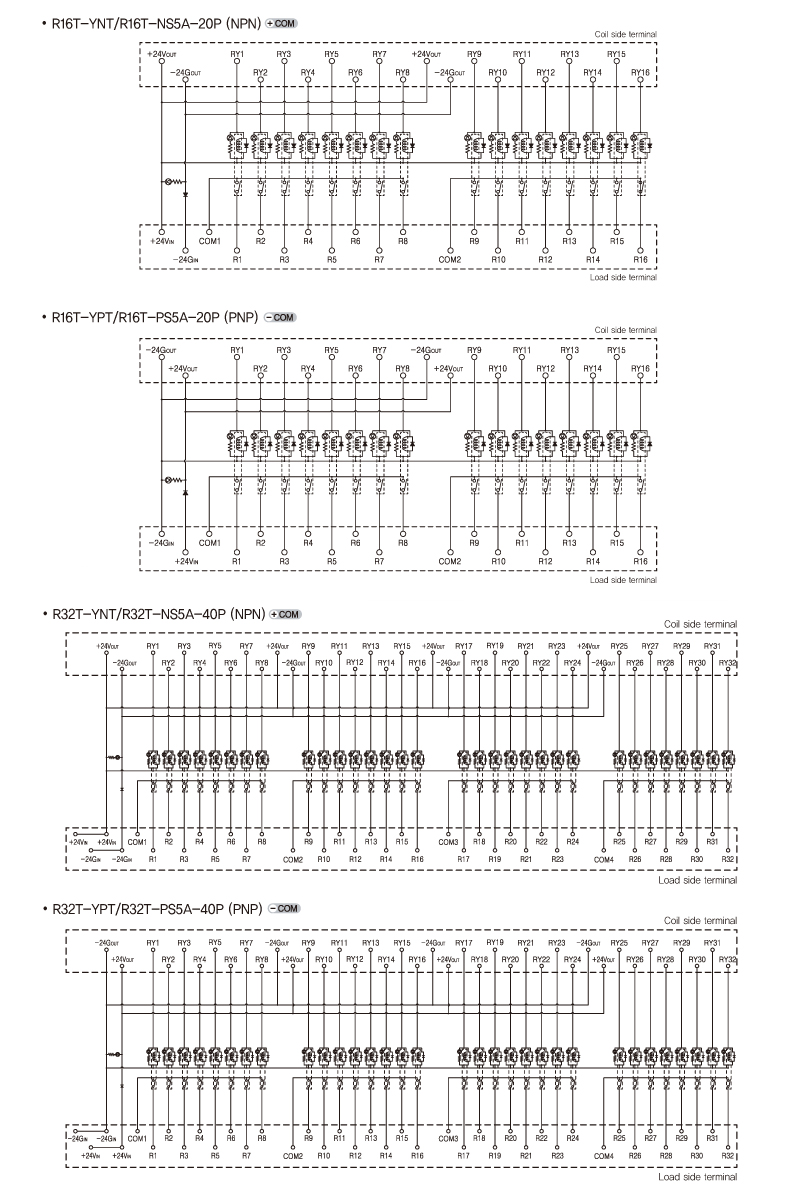

結線図
