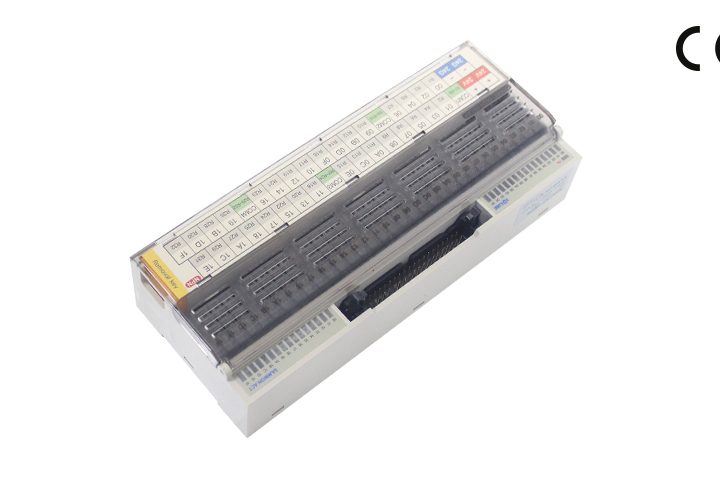

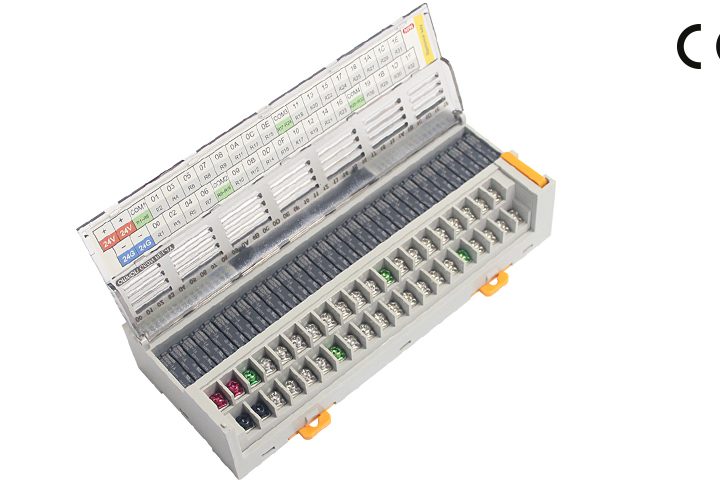

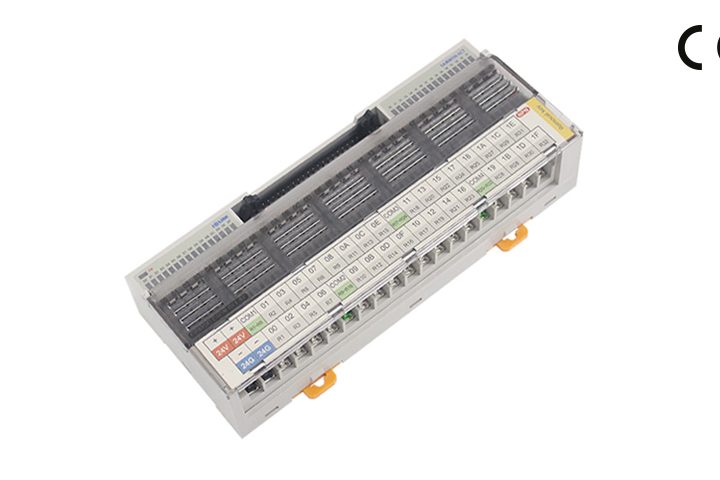

R32C-G6DNシリーズ
リレーターミナルねじ式リレーターミナル
1a、5Aリレー搭載 32点MILコネクタターミナル
耐衝撃電圧に強く、信頼性の高いOMRON G6DNリレー採用
特長
モデル一覧
| Model | 搭載リレー | I/O点数 | コイル 定格電圧 | 結線方式： 入力側 （リレーコイル側） | 結線方式： 出力側 （接点側） | コモン状態： 入力側 （リレーコイル側） | コモン状態： 出力側 （接点側） | サイズ (W x D x H ㎜) | 取付方法 |
|---|---|---|---|---|---|---|---|---|---|
| R32C-NT-G6DN | OMRON G6DN-1A 24VDC | 32点 (1a x 32) | 24VDC | コネクタ MIL-C-83503準拠品(40Pin) | ねじ式端子台 | NPN | 8点コモン | 174.0 x 70.0 x 39.5 | DINレール取付 |
| R32C-PT-G6DN | PNP |
リレー仕様
| 項目 | G6DN-1A 24VDC | |
|---|---|---|
| 接点 | 接点構成 | 1a |
| 接点容量 | 5A 250VAC 5A 30VDC |
|
| 最大通電電流 | 5A | |
| 最大開閉電圧 | 277VAC 125VDC |
|
| コイル | 定格電圧 | 24VDC |
| 感動電圧 | 16.8VDC以下 | |
| 開放電圧 | 1.2VDC以上 | |
| コイル抵抗(±10%) | 5,236Ω | |
| 定格消費電力 | 110mW | |
| 耐衝撃電圧(接点-コイル間) | 6,000V | |
| 耐電圧(接点-コイル間) | 3,000VAC 1分間 | |
一般仕様
| ケース | Modified PPO |
|---|---|
| 保護カバー | Polycarbonate |
| 基板 | Epoxy 1.6t / 2oz |
| 適合電線 | AWG22~16 (1.5㎟/MAX) |
| ねじ規格 | M3 x 6L |
| 締付トルク | 7~8Kgf・cm (0.68~0.78N・m) |
| 使用周囲温度 | -10℃~+50℃ 但し、結露がないこと |
■ 適合端子
■ リレー交換方法

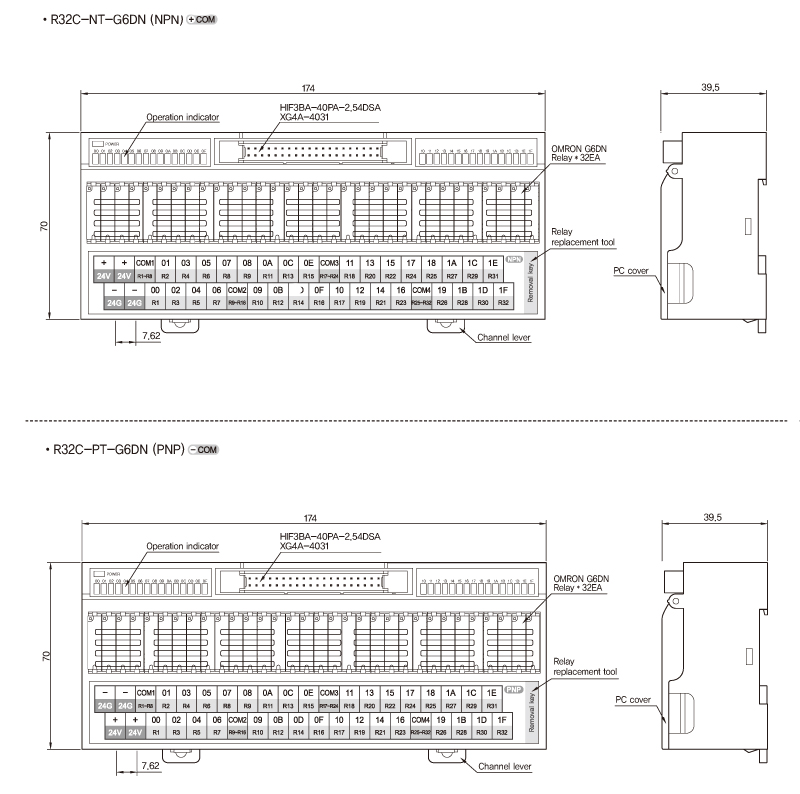

外形寸法図

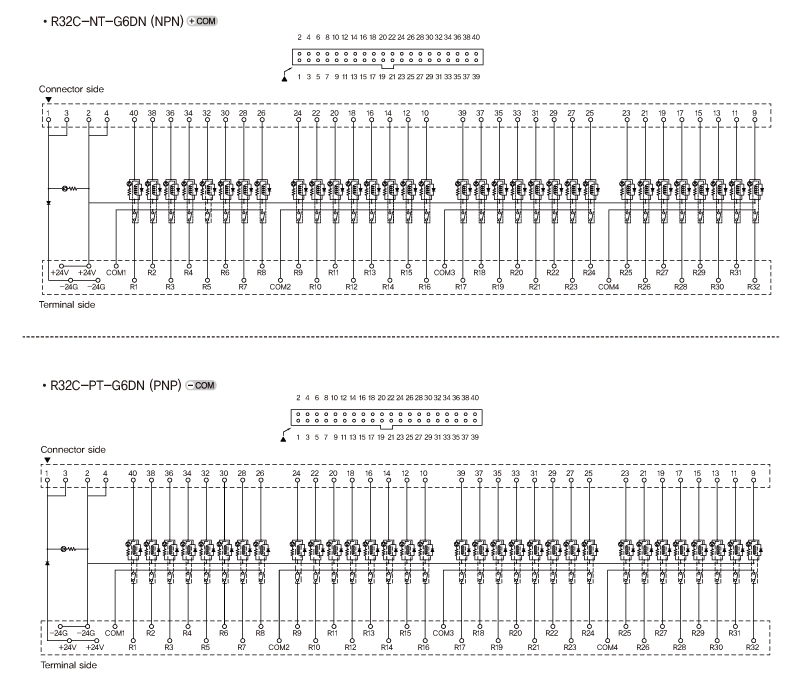

結線図
